Кабель АВВГ 5х16

АВВГ 5х16 - кабель силовой с 5 алюминиевыми жилами сечением 16 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 5х16

Климатическое исполнение кабеля силового алюминиевого АВВГ 5*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 5х16 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 5х16 не должна превышать 98%.
Монтаж кабеля АВВГ 5*16 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 5х16 должен быть не менее 208,8 миллиметров.
Растягивающее усилие при прокладке АВВГ 5х16 не должно превышать 2400 Ньютонов.
Расчетная масса кабеля АВВГ 5*16 составляет 0,79 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 5х16 равен 23,2 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 5х16 на воздухе: 68 Ампер.

Расшифровка маркировки АВВГ 5*16

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
5 - количество алюминиевых жил.
16 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

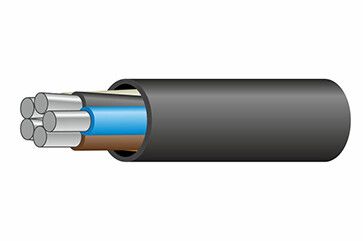

Конструкция кабеля АВВГ 5х16

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 5х16

Кабель силовой алюминиевый АВВГ 5*16 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 82 Ампер.
АВВГ 5х16 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

  • АВВГ
  • 5
  • 16
  • Алюминий
  • ПВХ
  • ПВХ
  • 0,79
  • 23,2
  • 1,98
  • 208,8
  • 68
  • 82
  • 1,13
  • 1
  • от -50 до +50
  • 30 лет
  • 353 771
  • О1.8.2.5.4.
  • 19.95
  • 24.05
  • 44.74
  • 53.96
