Муфта соединительная 5ПСТ-1-16/25-Б с болт. наконечниками | 60358 КВТ

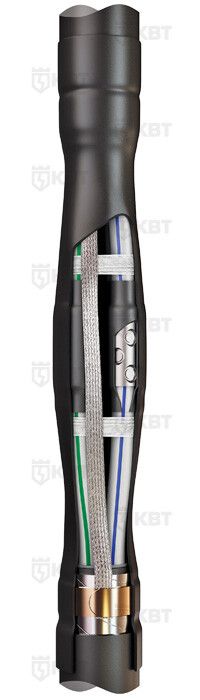

Муфта кабельная соединительная 1 кВ 5ПСТ-1-16/25-Б КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластмассовой или эластомерной изоляцией без брони, рассчитана на работу в условиях широкого температурного диапазона и применяется в распределительных сетях до 1 кВ.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 5ПСТ-1-16/25-Б КВТ используется для создания электрического и механического соединения между двумя участками пятижильного кабеля. Подходит для кабелей с изоляцией из ПВХ, СПЭ или ЭПР, не имеющих металлической брони. Применяется в системах энергообеспечения объектов: жилых домах, промышленных установках, транспортировочных трассах, подземных и воздушных линиях.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Тип подключения: винтовой (допускает использование как болтовых, так и опрессованных наконечников)
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик (безгалогеновый состав)
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 5ПСТ-1-16/25-Б КВТ совместима с кабелями следующих типов: АВВГ, АПвВГ, NYM, NYY, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП, а также аналогичными модификациями с буквенным префиксом “А” (алюминиевые жилы). Монтаж выполняется методом термоусадки: равномерный прогрев пламенем пропановой горелки вызывает усадку всех элементов, формируя плотное, герметичное соединение.

Внутренние манжеты имеют слой термоплавкого клея, который заполняет микрозазоры между жилами и обеспечивает высокую электроизоляционную прочность. Кожух усиливает механическую целостность и защищает от внешних воздействий. Установка требует наличия специнструмента: пропановой горелки ПГ (КВТ) и набора для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта выполнена из материалов без галогенов - при возгорании не выделяет токсичных паров хлора или фтора, что повышает безопасность в закрытых помещениях и тоннелях. Произведена в соответствии с техническими условиями ТУ 3599-006-97284872-2006 и соответствует требованиям безопасности, предъявляемым к изделиям класса 1 кВ. Температурный режим работы (-50…+50 C) гарантирует сохранение функциональности даже в суровых климатических условиях.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри манжет и кожуха
• Универсальность: поддерживает как винтовые, так и опрессованные соединения жил
• Надёжная изоляция - сочетание термопластика и клеевого слоя исключает пробои
• Устойчивость к перепадам температур и влаге
• Отсутствие галогенов снижает риск образования ядовитых веществ при ЧП
• Кожух одновременно служит армирующим и защитным элементом

Ограничения применения

Муфта 1 кВ 5ПСТ-1-16/25-Б КВТ **не ** кабели с броней - для таких случаев требуется другая модель, помеченная символом "(б)". Также не рекомендуется применять её для кабелей с бумажной маслопромитной изоляцией - она предназначена только для современных пластмассовых и эластомерных видов изоляции. Не допускается монтаж при температуре ниже –50 C или выше +50 C. Отказ от использования штатного инструмента (горелка ПГ, НМБ-6) может привести к некачественной усадке и потере герметичности.

Примеры использования

• Замена поврежденного участка кабеля АВВГ в подвале многоквартирного дома
• Подключение питания к насосной станции через кабель NYM
• Обход препятствия в кабельном канале на промплощадке с использованием кабеля РВГ
• Соединение двух секций освещения во дворе с кабелем АПвВГ

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (16–25 мм2) - не более и не менее!
• Не экономьте на инструменте: недостаточно прогреть - будет щель; перегреть - деформируется материал. Лучше медленно двигать горелку по кругу.
• При работе с кабелями типа АВВГ или NYM удалите все острые края изоляции перед вводом в муфту - они могут порвать термопластик.
• Проверяйте цвет термоплавкого клея после усадки: он должен полностью выдавиться по краям - это сигнал хорошего контакта.
• Хранить муфту следует в сухом месте, избегая прямого UV-облучения - хотя материалы устойчивы, длительное воздействие света может изменить свойства термопластика.
