Муфта соединительная ПСттбэ 4х16/25 без гильз; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN4-1625XZ IEK

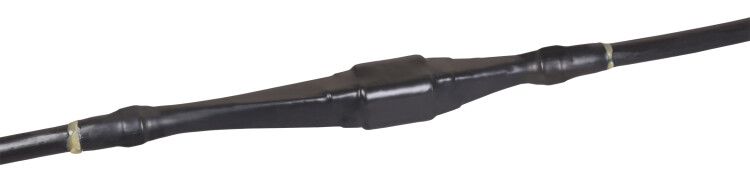

Муфта кабельная соединительная ПСттбэ 4х16/25 без гильз ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией и бронёй или экраном. Устройство выполнено из термоусаживаемого полимера, обеспечивает герметичную изоляцию и заземление без использования болтовых гильз. Подходит для прокладки в земле, кабельных каналах и трубах.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 4х16/25 без гильз ППД ПВХ/СПЭ изоляция 1кВ используется для создания ответвленных и прямых соединений между четырёхжильными силовыми кабелями с изоляцией из ПВХ или СПЭ, имеющими броню или концентрический экран. Применяется в сетях до 1 кВ переменного и постоянного тока. Особенно эффективна там, где требуется высокая степень защиты от влаги и механических воздействий - например, при ной прокладке в траншее, кабельном канале или трубе.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение проводника: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки
• Экранирование: концентрическое, с заземлением через роликовый пружинный контакт
• Материал корпуса: термоусаживаемый полимер без галогенов
• Цвет: черный
• Срок службы: 30 лет
• Соответствие: ГОСТ 13781.0

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа необходима тепловая пушка - материал усаживается при температуре около 120–130 C. Нагрев выполняют равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей. Болтовые гильзы не требуются - все соединения обеспечиваются за счёт плотного прилегания материала к поверхности кабеля после усадки. Каждая муфта комплектуется системой заземления с роликовым пружинным контактом, который автоматически фиксируется на броне кабеля.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0 и изготовлена из материалов без галогенов - что снижает выделение токсичных веществ при перегреве или возгорании. Конструкция исключает образование трещин и расслоений даже при длительной нагрузке. Защита IP67 достигается благодаря однородному термоусаживающему слою, предотвращающему попадание воды и пыли внутрь соединения.

Преимущества

• Высокая герметичность - не нуждается в дополнительной изоляции или заполнении составами
• Устойчивость к влаге, химическим средам и механическому давлению
• Автоматическое заземление через пружинный контакт - экономит время и повышает надёжность
• Работает без сварки, клея и болтов - минимизирует риск человеческой ошибки
• Долговечность - срок службы 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для кабелей с бумажной маслопромитённой изоляцией - только с ПВХ/СПЭ
• Запрещено использовать при температуре окружающей среды ниже –40 C во время монтажа - материал становится хрупким
• Не рекомендовано применение в условиях частых ударных нагрузок без внешней защиты (например, в местах прохода через дороги)
• Подходит только для кабелей с сечением жил 16–25 мм2; использование с меньшим или большим сечением недопустимо

Примеры использования

• Соединение кабелей ВВГЭ в распределительной камере подземного паркинга
• Обвод участка кабельной линии АВБбШв вокруг препятствия в городской сети
• Ремонт повреждённого участка кабеля в кабельном колодце
• Прокладка питания к насосной станции в сельском хозяйстве

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допуск +-1 мм2 к заявленным 16–25 мм2
• При работе с кабелем с бронёй - удалите её точно до уровня начала муфты, не оставляйте острых краёв
• При использовании в сырых условиях перед сборкой протрите кабель сухой тканью - влага внутри замедляет усадку
• Нагревайте муфту медленно, особенно в холодную погоду - быстрый прогрев вызывает деформацию
• Проверьте целостность заземляющего контакта после окончательной усадки - он должен плотно прижиматься к броне без люфта
• Артикул uzm-xlbs1-vn4-1625xz - единственный номер для заказа этой конкретной модели от IEK. Не путайте с другими сериями!
