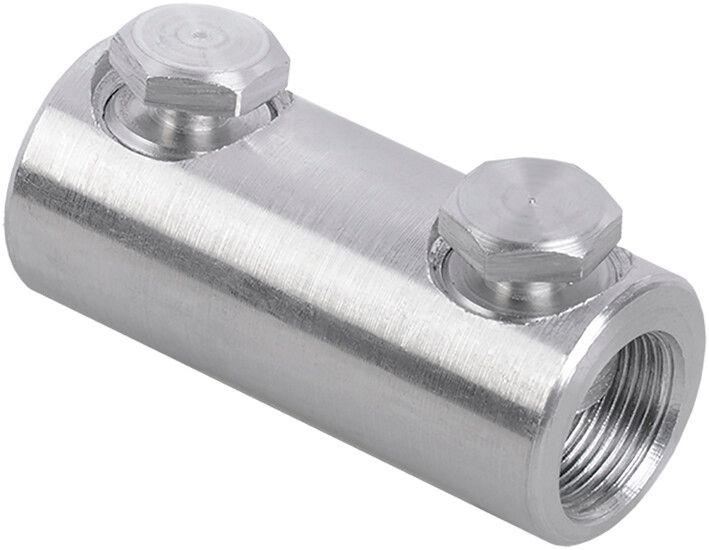

Соединитель болтовой СБ 16-25, 16-25 мм², 1000 В IEK (ИЭК) UCB-0-16-25-1KV-S

Соединитель болтовой СБ 16-25 1 кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых и медных жил кабелей сечением 16–25 мм2 при напряжении до 1000 В. Этот соединитель используется там, где требуется прочный контакт без сварки или опрессовки - например, на распределительных щитах, трансформаторных подстанциях или в силовых цепях промышленного оборудования.

Назначение и область применения

Соединитель болтовой СБ 16-25 1 кВ применяется для соединения одножильных и многожильных проводов из меди и алюминия. Он обеспечивает как электрический контакт, так и физическую фиксацию жил. Подходит для установки в закрытых помещениях с умеренным климатом - например, в электрошкафах, на подстанциях, в системах автоматизации. Часто используется при модернизации старых сетей, где необходимо заменить или добавить ответвление без демонтажа всей линии.

Технические характеристики

• Номинальное поперечное сечение жил: 16–25 мм2 - позволяет соединять провода средней мощности, типичные для питания двигателей, освещения и бытовых нагрузок;
• Рабочее напряжение: 1000 В - рассчитан на использование в сетях до 1 кВ, что соответствует большинству промышленных и коммунальных систем;
• Количество болтов: 2 - обеспечивают равномерное давление на жилы, снижают риск перегрева и окисления контакта;
• Материал корпуса: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, хорошо проводящий металл, совместимый с алюминием и медью;
• Способ монтажа: винтовой - требует гаечного ключа, не нуждаетесь в специальных инструментах;
• Наличие срывной головки: да - предотвращает случайную открутку после монтажа, повышает безопасность;
• Цвет: серый - визуально отличается от других элементов, упрощает идентификацию;
• Срок службы: 30 лет - гарантирует долговременную работу без потери качества контакта;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, поэтому требует защиты от влаги и агрессивной среды;
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - допускает эксплуатацию при температуре от −40C до +40C и относительной влажности до 80% при 25C.

Совместимость и монтаж

Соединитель болтовой СБ 16-25 1 кВ совместим с жилами кабелей и проводов сечением 16–25 мм2, изготовленными из меди или алюминия. Для правильного монтажа:

• Зачистите жилы на длину, достаточную для полного входа в канал - обычно около 15–20 мм;
• Не зачищайте слишком сильно - оставьте немного изоляции у основания, чтобы исключить случайное касание соседних жил;
• Установите жилы в каналы, затем затяните оба болта равномерно - используйте момент, указанный в документации производителя (обычно 1,5–2 Нм);
• После затяжки проверьте, что срывная головка болта полностью отломилась - это сигнал, что усилие достигло нормы;
• При соединении меди и алюминия рекомендуется использовать переходную смазку (например, КТ-1) для предотвращения окисления.

Безопасность и стандарты

Соединитель болтовой СБ 16-25 1 кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Применяется в соответствии с ПУЭ (Правила устройства электроустановок) для соединений в распределительных устройствах. Отсутствие защитного покрытия делает его непригодным для открытой установки вне помещений или в условиях повышенной влажности без дополнительной герметизации.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевому корпусу - выдерживает вибрации и нагрузки;
• Срывная головка болтов - исключает самопроизвольное ослабление контакта во время эксплуатации;
• Поддержка двух материалов - можно соединять медь и алюминий без дополнительных адаптеров;
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации;
• Простота монтажа - не требует дорогостоящего оборудования, доступен каждому электромонтажнику.

Ограничения применения

• Не предназначен для наружной установки - отсутствие защитного покрытия делает его уязвимым к коррозии при воздействии влаги, соли, химических паров;
• Не подходит для жил меньше 16 мм2 или больше 25 мм2 - при использовании вне диапазона возможен перегрев или плохой контакт;
• Не следует применять в местах с постоянными ударными нагрузками - хотя корпус прочный, частые вибрации могут вызвать микросмещение жил;
• Требует регулярного контроля затяжки в первые месяцы эксплуатации - особенно при работе с алюминиевыми жилами, которые “ползут” под нагрузкой.

Примеры использования

• Соединение медного кабеля с алюминиевой шиной в распределительном щите здания;
• Добавление ответвления к существующей линии питания насосной станции;
• Объединение жил перед подключением к автоматическому выключателю в промышленном щите;
• Ремонт поврежденного участка кабельной трассы в цехе с контролируемым климатом.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы указанному в характеристиках - даже небольшое отклонение влияет на нагрев;
• При работе с алюминием используйте противокоррозийную пасту - она продлит жизнь контакту и снизит сопротивление;
• Не затягивайте болты с помощью удлинителей - легко перетянуть и повредить внутреннюю резьбу;
• После монтажа сделайте термографический контроль - найдите места с перегревом, если есть подозрения на плохой контакт;
• Храните соединители в сухом месте - даже без покрытия они не должны подвергаться конденсату до момента установки.
