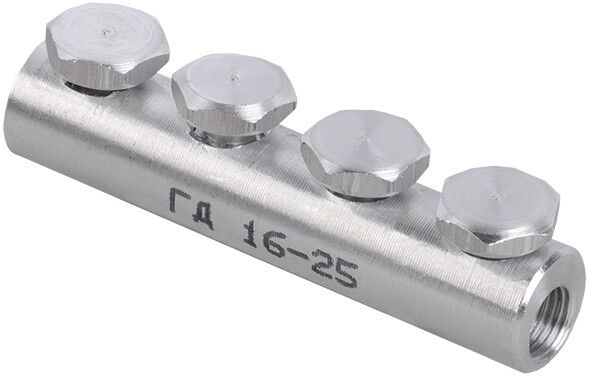

Соединитель болтовой ГД 16-25 35кВ | UGD-25-16-25-35KV-S IEK

Соединитель болтовой ГД 16-25 35кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых и медных жил кабелей сечением 16–25 мм2 на напряжение до 35 кВ. Артикул ugd-25-16-25-35kv-s соответствует серийному решению ГД, используемому в распределительных сетях высокого напряжения.

Назначение и область применения

Соединитель болтовой ГД 16-25 35кВ используется для создания разборного соединения между жилами кабелей в силовых сетях 35 кВ. Применяется в кабельных ответвлениях, переходах, муфтах и на подстанциях, где требуется прочная и долговечная связь между алюминием и медью. Подходит для установки в закрытых помещениях и на улице при соблюдении условий климатического исполнения УХЛ3.

Технические характеристики

• Номинальное поперечное сечение жил: 16–25 мм2 - позволяет соединять кабели средней мощности, типичные для распределительных сетей
• Номинальное напряжение: 35 кВ - рассчитан на работу в сетях высокого напряжения
• Тип изделия: болтовой соединитель - обеспечивает разборную сборку без пайки или опрессовки
• Количество болтов: 4 - равномерное распределение усилия затяжки для минимизации контактного сопротивления
• Количество винтов: 4 - совпадает с количеством болтов, используется для фиксации зажимных пластин
• Материал корпуса: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, с хорошей электропроводностью
• Защитное покрытие: отсутствует - требует дополнительной защиты при эксплуатации в агрессивной среде
• Цвет: серый - стандартный цвет металлических изделий без окраски
• Срок службы: 30 лет - при правильном монтаже и условиях эксплуатации
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - работает при температуре от −60C до +40C, в условиях повышенной влажности и запыленности

Совместимость и монтаж

Соединитель болтовой ГД 16-25 35кВ совместим с однопроволочными и многопроволочными жилами из меди и алюминия, имеющими сечение 16–25 мм2. Для монтажа используются четыре болта с гайками - они обеспечивают плотное прилегание контактов. Перед установкой необходимо зачистить жилы, удалить оксидную плёнку с алюминия и нанести токопроводящую пасту. Монтаж выполняется с использованием динамометрического ключа - момент затяжки должен соответствовать рекомендациям производителя, чтобы избежать перегрузки материала. Наличие срывной головки на болтах гарантирует точное натяжение: после достижения нужного момента головка сломается, предотвращая переутяжку.

Безопасность и стандарты

Соединитель болтовой ГД 16-25 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Конструкция исключает самопроизвольное ослабление соединения при вибрациях благодаря системе срывных головок. Отсутствие изоляционного покрытия требует обязательного использования термоусаживающихся или холодножатых муфт для герметизации и защиты от внешних воздействий. Не применяется в местах с постоянным погружением в воду или в агрессивных химических средах без дополнительной защиты.

Преимущества

• Разборная конструкция - позволяет демонтировать и повторно использовать соединитель при необходимости ремонта
• Высокая механическая прочность - дюралюминиевый корпус выдерживает нагрузки при монтаже и эксплуатации
• Стабильное контактное сопротивление - благодаря четырём болтам и равномерному давлению на жилы
• Система срывных головок - автоматически контролирует момент затяжки, снижает риск человеческой ошибки
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы в открытых условиях без дополнительной изоляции - отсутствие покрытия делает металл уязвимым к коррозии
• Не допускается использование с жилами меньше 16 мм2 или больше 25 мм2 - это нарушит контакт и вызовет нагрев
• Запрещено применять в средах с постоянной влажностью выше 98%, а также в агрессивных парах (например, в химпроизводстве) без герметизации
• Не подходит для частых циклов разъединения - многократные операции могут повредить резьбу и срывные элементы

Примеры использования

• Соединение медного кабеля с алюминиевой шиной на подстанции 35 кВ
• Установка ответвления от основного кабеля в распределительном пункте
• Монтаж в кабельных камерах тепловых электростанций
• Переход между различными материалами жил в воздушных линиях с кабельными вставками

Практические советы

• Обязательно используйте токопроводящую пасту при соединении алюминиевых жил - она предотвращает окисление и снижает сопротивление
• Проверяйте посадочные размеры жил перед монтажом - сечение должно точно попадать в диапазон 16–25 мм2
• После монтажа проверьте затяжку болтов через 24 часа - возможна осадка материалов
• Герметизируйте соединение термоусаживающейся муфтой или бандажом - даже при наличии срывных головок, открытый металл требует защиты от влаги и пыли
• Не заменяйте оригинальные болты на аналоги - срывные головки рассчитаны на конкретный момент затяжки, отличные болты могут не сработать
