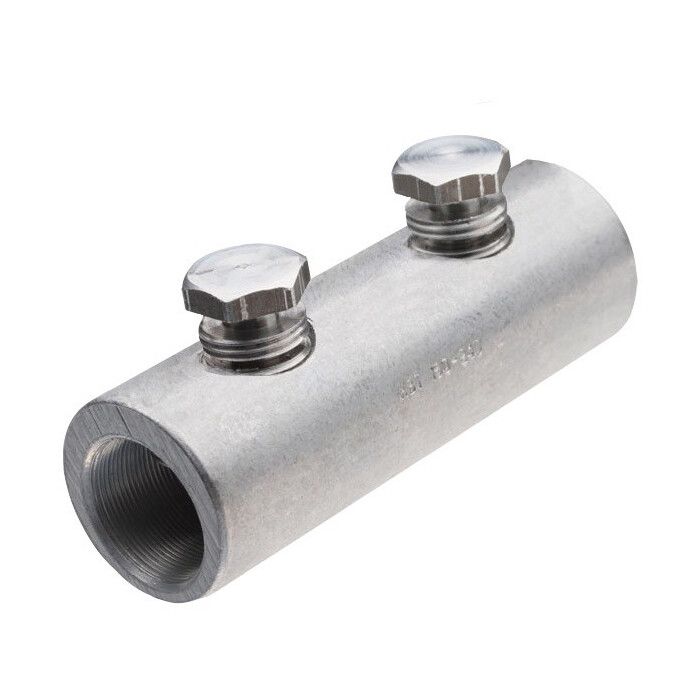

Соединитель болтовой 2СБ-10/25 10-25 мм2 10 кВ КВТ 65813

Соединитель болтовой 2СБ-10/25 КВТ - это надёжный элемент для электрического соединения алюминиевых и медных кабельных жил сечением 10–25 мм2, предназначенный для работы под напряжением до 10 кВ. Применяется в распределительных устройствах, при монтаже термоусаживаемых муфт и в аварийных работах. Артикул 65813 соответствует серии СБ от бренда КВТ.

Назначение и область применения

Соединитель болтовой 2СБ-10/25 КВТ используется для создания постоянного электрического контакта между двумя кабельными жилами. Подходит для любых типов проводников: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Часто применяется при сборке термоусаживаемых муфт, в распределительных пунктах, на трансформаторных подстанциях и в ремонтно-аварийных бригадах. Удобен там, где требуется быстрый, надёжный и не требующий сварки способ соединения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Диапазон сечений кабеля: 10–25 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 13 мм
• Внутренний диаметр канала: 8 мм
• Количество болтов: 2
• Расположение болтов: рядное
• Тип крепления: болты со срывной головкой
• Покрытие: без покрытия (сырой металл)
• Цвет: серый
• Наличие перегородки внутри: да (ограничивает глубину входа жилы)
• Внутренняя поверхность: рифлёная (увеличивает площадь контакта)
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 2СБ-10/25 КВТ устанавливается на две подготовленные жилы кабеля. Для монтажа используются два болта с срывной головкой - они затягиваются до момента, когда головка автоматически отламывается, обеспечивая точный момент затяжки без перегрузки. Это исключает необходимость контроля усилия гаечным ключом. Для работы нужен инструмент НМБ-6 (КВТ). Глубина засовывания жилы регулируется внутренней перегородкой - важно не допускать выхода жилы за пределы этого участка. Открытый канал позволяет легко проверить правильность установки перед затяжкой.

Особенности конструкции

Конструкция 2СБ-10/25 КВТ продумана для максимальной надёжности контакта. Рифлёная внутренняя поверхность повышает механическое сцепление с жилой, особенно важное при работе с мягкими материалами - алюминием. Эксцентричное отверстие под жилу обеспечивает равномерное распределение давления от двух болтов. Срывные шейки на болтах гарантируют, что отломанная головка не выступает над поверхностью - это снижает риск повреждения изоляции при последующей сборке муфты. Корпус выполнен из легированного алюминиевого сплава, который сохраняет форму даже после многократных нагрузок.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей для разных сечений
• Автоматический контроль момента затяжки через срывную головку - минимизирует человеческий фактор
• Высокая механическая прочность благодаря рифлёной поверхности и плотному прилеганию жил
• Совместимость с термоусаживаемыми муфтами - можно использовать в одном комплекте
• Легко проверяемая установка - видно, правильно ли введена жила
• Не требует сварки, пайки или прессования - экономит время и оборудование

Ограничения применения

• Не предназначен для работы под напряжением выше 10 кВ
• Из-за отсутствия покрытия не рекомендуется для открытого монтажа во влажной среде или на открытом воздухе без дополнительной защиты
• Подходит только для жил сечением 10–25 мм2 - нельзя применять для более тонких или толстых проводников
• Требует обязательного использования инструмента НМБ-6 - другие ключи не обеспечивают правильный момент срыва
• Не подлежит демонтажу - после срыва головки соединение становится постоянным

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ
• Замена повреждённого участка кабеля в подземной трассе с использованием термоусаживаемой муфты
• Обвязка кабелей на трансформаторной подстанции
• Экспресс-ремонт линии электропередачи - соединитель устанавливают за 5 минут без сварочного аппарата
• Формирование ответвлений в воздушных линиях с помощью колец и изоляционных кожухов

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска - оксидная плёнка снижает качество контакта
• Проверьте, чтобы жила полностью вошла в канал до внутренней перегородки - не должно быть выступающих концов
• Используйте только инструмент НМБ-6 (КВТ): он точно соответствует форме и моменту срыва болтов
• Если работаете с медью и алюминием одновременно - используйте переходники или смазку против окисления, так как этот соединитель не предназначен для гальванической пары
• После монтажа проверьте визуально: головки болтов должны быть сломаны, а сам соединитель - плотно прижат к жилам
• Храните в сухом месте - отсутствие покрытия делает изделие восприимчивым к коррозии при длительном воздействии влаги
