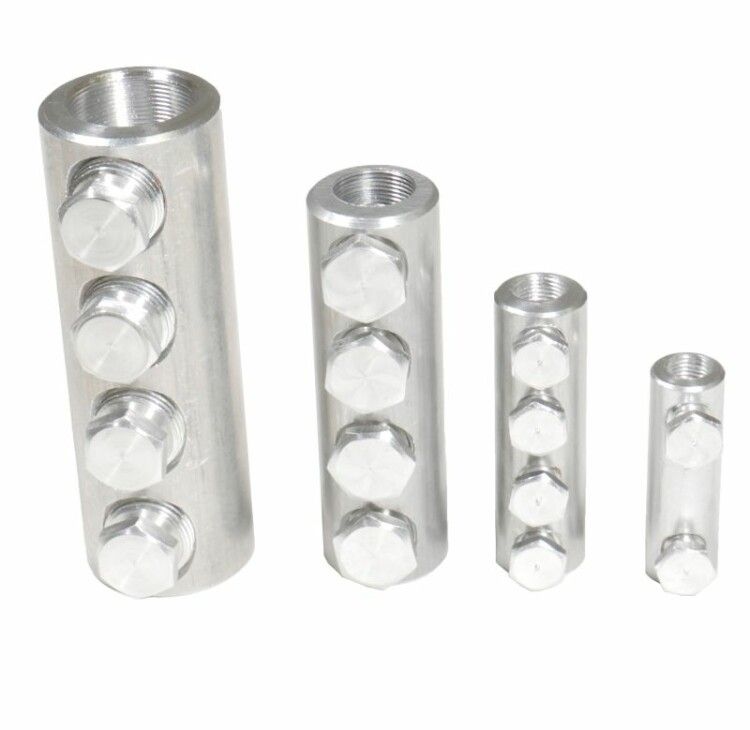

Соединитель болтовой 2СБ-0-005 (10-25) | zeta11040 ЗЭТАРУС (Завод электротехнической арматуры)

Соединитель болтовой 2СБ-0-005 (10-25) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Устройство используется там, где требуется механическая прочность и устойчивость к нагрузкам - например, в распределительных устройствах, кабельных ответвлениях и на подстанциях.

Назначение и область применения

Соединитель болтовой 2СБ-0-005 (10-25) применяется для создания разборного соединения между двумя алюминиевыми или медными жилами кабеля. Подходит для кабелей с изоляцией из бумаги, пропитанной маслом, или современных полимерных материалов. Часто используется в силовых сетях 6–10 кВ: при присоединении кабелей к шинам, в кабельных муфтах, на переходах между различными типами проводников.

Технические характеристики

• Номинальное сечение жил: 10…25 мм2 - для меди и алюминия одинаково
• Номинальный ток: 1 А - ограничен конструкцией и применением в системах высокого напряжения, где основная нагрузка определяется самим кабелем
• Рабочее напряжение: до 10 кВ
• Количество болтов: 2 - обеспечивают равномерное зажатие жилы
• Материал проводника: алюминий - корпус и контакты выполнены из алюминиевого сплава
• Тип крепления: болтовой, с использованием болтов со срывной головкой
• Защитное покрытие: отсутствует - поверхность голая, без антикоррозийного слоя
• Имеет эксцентриковое отверстие - позволяет точно центрировать жилу при установке

Совместимость и монтаж

Соединитель болтовой 2СБ-0-005 (10-25) совместим с жилами кабелей сечением 10–25 мм2, выполненными из меди или алюминия. Монтаж выполняется на винты: жила вставляется в эксцентриковое отверстие, после чего затягиваются два болта. Болты со срывной головкой обеспечивают контроль момента затяжки - при достижении нужного усилия головка срывается, предотвращая перетяжку. Для правильного монтажа необходимо:

• Очистить жилу от оксидной плёнки (особенно важно для алюминия)
• Не использовать инструменты с большими моментами - достаточно обычного гаечного ключа
• Проверить плотность прилегания жилы - она должна полностью занять форму отверстия

По запросу возможно изготовление с латунными болтами - для повышения долговечности в агрессивных средах.

Безопасность и стандарты

Соединитель болтовой 2СБ-0-005 (10-25) соответствует требованиям к оборудованию для кабельных сетей до 10 кВ. Отсутствие сертифицированной степени защиты IP не означает низкую безопасность - устройство рассчитано на использование внутри закрытых распределительных устройств, где исключено воздействие внешней среды. Применение вне герметичных камер не рекомендовано.

Преимущества

• Надёжное соединение благодаря механизму срывной головки - исключает недотяжку и перетяжку
• Эксцентриковое отверстие гарантирует точное центрирование жилы, снижает риск местного нагрева
• Поддерживает работу с алюминием и медью - универсальность для смешанных систем
• Высокая механическая прочность корпуса - выдерживает вибрацию и нагрузки при эксплуатации
• Производится на заводе ЗЭТАРУС - известном поставщике кабельной арматуры в России

Ограничения применения

• Не предназначен для работы на открытом воздухе - отсутствует защита от влаги и пыли
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Номинальный ток 1 А - это не рабочий ток, а технический параметр; фактическая нагрузка определяется кабелем, но превышать допустимые значения нельзя
• Голая поверхность требует осторожного обращения - возможна коррозия при длительном контакте с влагой
• Не подходит для многожильных проводов без предварительной прессовки или опрессовки конца

Примеры использования

• Соединение алюминиевой жилы кабеля КВВГ с медным выводом трансформатора
• Ответвление от главного кабеля 10 кВ перед входом в распределительный щит
• Переход между алюминиевым и медным участком в подземной кабельной трассе
• Фиксация жилы в кабельной муфте при ремонте повреждённого участка сети

Практические советы

• При работе с алюминием всегда используйте контактную пасту - это предотвратит окисление и повысит срок службы соединения
• Проверьте диаметр жилы - он должен точно попадать в диапазон 10–25 мм2; слишком тонкая жила может проскальзывать
• После монтажа проверьте затяжку болтов - если головка не сорвалась, значит, усилие было недостаточно
• Соединитель болтовой 2СБ-0-005 (10-25) от ЗЭТАРУС можно заменить аналогом только при соблюдении всех параметров сечения и типа крепления
• Храните изделие в сухом месте - даже без покрытия, оно сохраняет работоспособность при правильных условиях
