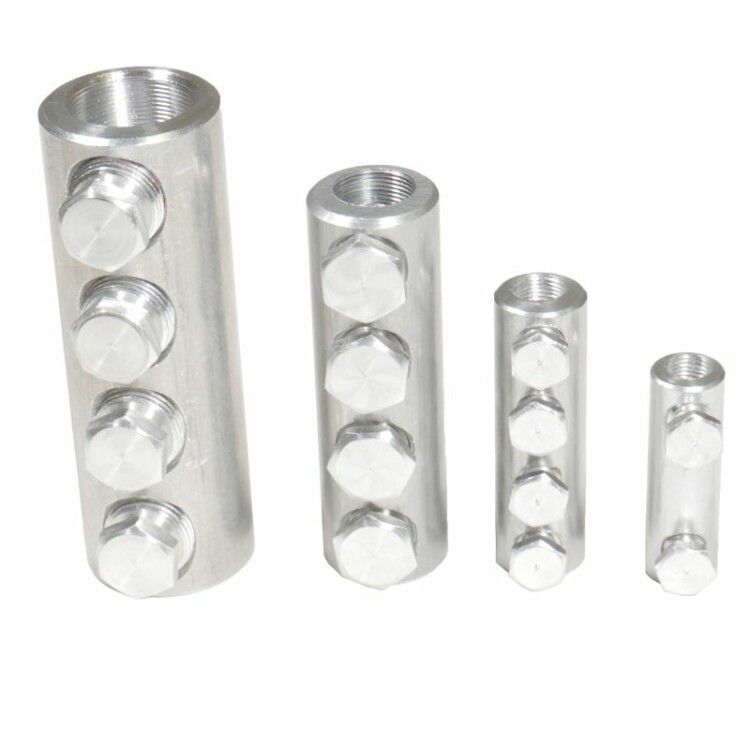

Соединитель болтовой 4СБ-1-100 (25-50) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажно-маслопропитанной или пластиковой изоляцией до 10 кВ. Благодаря болтовому креплению и гальваническому покрытию, изделие устойчиво к коррозии и подходит для постоянной эксплуатации в условиях повышенной влажности.

Назначение и область применения

Соединитель болтовой 4СБ-1-100 (25-50) используется для создания электрического контакта между жилами кабелей с изоляцией до 10 кВ. Подходит для соединения как одножильных, так и многожильных проводников из меди или алюминия сечением 25–50 мм2. Применяется в распределительных устройствах, кабельных ответвлениях, камерах, трансформаторных подстанциях и других местах, где требуется герметичное и долговечное соединение.

Технические характеристики

• Тип: болтовой соединитель
• Номинальное сечение жил: 25–50 мм2 (для меди и алюминия)
• Номинальное напряжение: до 10 кВ
• Номинальный ток: 1 А (указано производителем; фактическая нагрузочная способность зависит от сечения и материала жилы)
• Количество болтов: 4
• Материал корпуса: алюминий
• Проводящий материал: алюминий
• Болты: алюминиевые, со срывной головкой
• Покрытие поверхности: гальваническое (защита от коррозии)
• Степень защиты IP: не классифицирована (не предназначена для открытых условий без корпуса)

Совместимость и монтаж

Соединитель болтовой 4СБ-1-100 (25-50) совместим с кабелями, имеющими бумажно-маслопропитанную или ПВХ-изоляцию. Монтаж выполняется следующим образом:

• Подготовьте жилы: зачистите изоляцию на длину, соответствующую глубине корпуса (обычно 30–40 мм); удалите оксидную плёнку с алюминиевой жилы.
• Вставьте жилу в эксцентриковое отверстие - оно позволяет плотно зажать жилу даже при небольшом допуске по диаметру.
• Затяните все четыре алюминиевых болта равномерно, пока головки не сорвутся - это гарантирует заданное усилие затяжки без перетяга.
• Не используйте инструменты с высоким крутящим моментом после срыва головок - это повредит механизм.

Обязательно соблюдайте посадочный диаметр жилы: сечение 25–50 мм2 - точный интервал, выход за пределы снижает контактное давление и увеличивает риск нагрева.

Особенности конструкции

• Монолитная перегородка внутри корпуса предотвращает перетекание масла из кабеля с бумажно-маслопропитанной изоляцией - сохраняет герметичность и продлевает срок службы.
• Эксцентриковое отверстие обеспечивает самоблокировку жилы при затяжке - не требует дополнительных шайб или фиксаторов.
• Алюминиевые болты исключают электрохимическую коррозию при соединении с алюминиевыми жилами.

Преимущества

• Надёжное крепление благодаря системе срывных головок - исключает недотяг и перетяг.
• Гальваническое покрытие защищает от коррозии в агрессивной среде.
• Совместимость с двумя типами материалов (медь и алюминий) - универсальное решение для модернизации старых сетей.
• Монолитная перегородка - единственная функциональная особенность, позволяющая использовать соединитель в кабелях с маслом без протечек.

Ограничения применения

• Не предназначен для работы вне закрытых камер или щитов - отсутствует сертифицированная степень защиты IP.
• Номинальный ток 1 А указан формально; реальная нагрузка определяется сечением жилы (25–50 мм2), а не этим значением - не следует ориентироваться на него как на максимальную мощность.
• Не подходит для кабелей с изоляцией выше 10 кВ - риск пробоя.
• Не рекомендован для частых демонтажей - срывные болты не восстанавливаются после срабатывания.

Примеры использования

• Соединение кабелей КВВГ или КВВГнг(А)-LS в подземных кабельных трассах.
• Ответвление от основного силового кабеля в распределительном пункте подстанции.
• Ремонтные работы на старых линиях с бумажно-маслопропитанной изоляцией, где необходимо сохранить герметичность.
• Монтаж в кабельных колодцах и тоннелях с повышенной влажностью.

Практические советы

• Перед установкой проверьте соответствие сечения жилы заявленному диапазону 25–50 мм2 - меньшие жилы не будут надёжно зажаты, большие - повредят корпус.
• Используйте только алюминиевые болты, входящие в комплект - замена на стальные вызывает коррозию и потерю контакта.
• При работе с медными жилами обязательно нанесите антиоксидантную пасту - это снижает переходное сопротивление.
• После монтажа проведите термографический контроль - выявите возможные точки перегрева.
• Соединитель 4СБ-1-100 (25-50) от ЗЭТАРУС рассчитан на длительную работу - не требует обслуживания, если установлен правильно.
