Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010025 Нева Транс

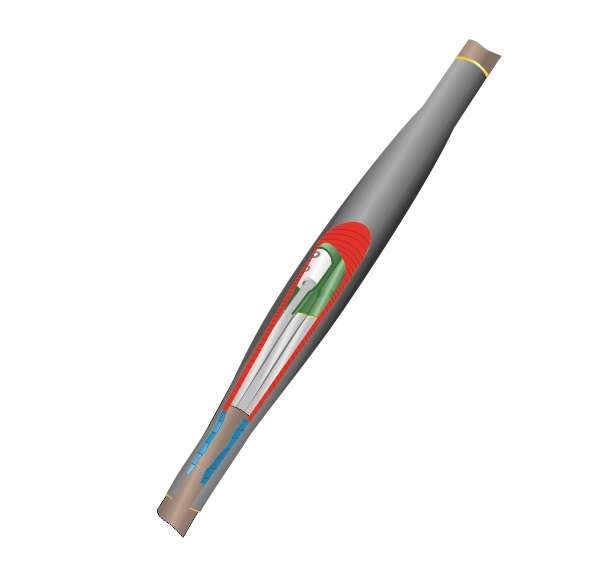

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(16-25мм) с болтовыми соединителями, 1ПСТ(тк)-4х(16-25) с болтовыми соединителями - это термоусадочная муфта для соединения четырёх- или пятижильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Произведённая компанией Нева-Транс Комплект, модель 1ПСТ(тк) обеспечивает герметичное и долговечное соединение даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта 1ПСТ(тк) используется для соединения кабелей с бумажной или пластмассовой изоляцией, не имеющих бронированной оболочки. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в сетях низкого напряжения - до 1 кВ, где требуется надёжное и защищённое соединение. Может использоваться как в новых системах, так и при ремонте существующих кабельных трасс.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 16–25 мм2
• Количество жил: 4 или 5 (в зависимости от модели)
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита от внешних воздействий: без брони, с клеевым слоем на наружном кожухе
• Способ соединения жил: болтовые соединители
• Способ монтажа: термоусадка с применением тепла (горелка или фен)

Совместимость и монтаж

Муфта 1ПСТ(тк) совместима только с кабелями без металлической брони и с изоляцией из полиэтилена, ПВХ или аналогичных пластмасс. Для монтажа необходимо:

• Подготовить концы кабелей - удалить внешнюю оболочку, экран и изоляцию согласно чертежу в комплекте;
• Закрепить болтовые соединители на жилах, затянуть моментом, указанным в инструкции;
• Надеть термоусадочные элементы (основной кожух, внутренние трубки) на кабели;
• Равномерно прогреть поверхность муфты горелкой или феном до полной усадки и образования клеевого слоя;
• Не допускать перегрева - это повредит полимер и снижает герметичность.

Монтаж требует опыта работы с термоусадкой. Убедитесь, что кабели имеют одинаковое сечение и тип изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Производится по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинца и токсичных веществ

Преимущества

• Высокая степень защиты благодаря клеевому слою внутри термоусадочного кожуха - исключает попадание влаги и пыли
• Стойкость к перепадам температур - работает в суровых климатических условиях
• Герметичность без необходимости дополнительной заделки
• Простота установки при наличии базового оборудования (фен/горелка)
• Долгий срок службы - материал не стареет под действием УФ и химикатов

Ограничения применения

• Не применяется для кабелей с броней - не рассчитана на механическую нагрузку
• Не подходит для кабелей с маслонаполненной или бумажной изоляцией, пропитанной маслом - только с сухой пластмассовой изоляцией
• Требуется точное соблюдение температурного режима при монтаже - недостаточный нагрев снижает герметичность, перегрев - разрушает полимер
• Не рекомендовано использование в местах постоянного контакта с острыми предметами или вибрациями без дополнительной защиты

Примеры использования

• Соединение кабелей ВВГнг-LS 4×25 в подземной кабельной трассе
• Ремонт повреждённого участка кабеля NYM 4×16 в технологическом тоннеле
• Обустройство ответвлений в распределительных пунктах с кабельными каналами
• Подключение питания к насосным станциям, освещению площадок, промышленному оборудованию

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2. Кабели меньшего или большего сечения не подходят.
• Используйте только термофены с регулировкой температуры - обычная бытовая фена может не справиться равномерно.
• При работе в сыром месте - протрите кабели перед установкой, чтобы не было капель воды под муфтой.
• После монтажа проверьте целостность усадки: все элементы должны плотно прилегать, без пузырей и вздутий.
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность полимера.
