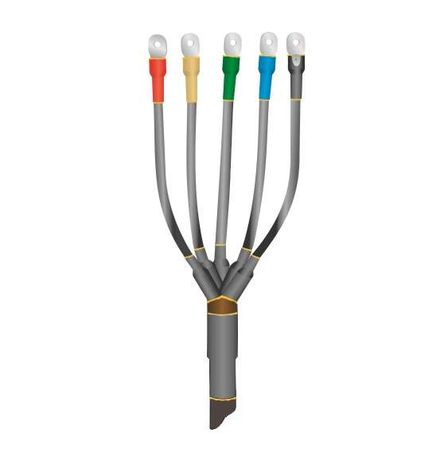

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-5х(16-25) с болт. наконечн. Нева-Транс Комплект 22040109 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(16-25) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытой территории, обеспечивает надёжный контакт через предустановленные болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(16-25) с болтовыми наконечниками используется для завершения пятижильных силовых кабелей сечением 16–25 мм2, работающих на напряжение до 1000 В. Подходит для внутренней и наружной установки - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты, системы автоматизации, где требуется защищённое оконцевание кабеля перед подключением к оборудованию.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 5
• Тип изоляции кабеля: пластмассовая (без брони)
• Исполнение: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, уже установлены

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(16-25) с болтовыми наконечниками совместима исключительно с кабелями без металлической брони и с однородной пластмассовой изоляцией. Для монтажа необходимо:

• Выполнить разделку кабеля согласно рекомендациям производителя - удалить внешнюю оболочку, экран (при наличии) и изоляцию жил до нужной длины;
• Зачистить жилы, вставить их в болтовые наконечники и затянуть моментом, указанным в документации;
• Надеть термоусадочные элементы (колпачки, трубки) последовательно, начиная с основания;
• Равномерно прогревать поверхность горелкой или феном до полной усадки - без перегрева, чтобы не повредить материалы.

Не допускается использование с кабелями с бумажной, маслонаполненной или бронированной конструкцией.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS: не поддерживают горение, минимизируют образование дыма и токсичных газов при нагреве
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Стандартная степень защиты IP67 - полностью защищена от пыли и временного погружения в воду

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют самостоятельной опрессовки
• Полимерная конструкция устойчива к УФ-излучению, влаге, химически активным веществам
• Экологическая безопасность: отсутствие выделения токсинов даже при аварийном перегреве
• Широкий температурный диапазон позволяет использовать в суровых климатических зонах
• Надёжная герметизация снижает риск коррозии контактов и пробоя изоляции

Ограничения применения

• Не для кабелей с броней, металлической оболочкой или бумажной изоляцией
• Не предназначен для постоянного погружения в воду - только временное воздействие (IP67)
• Требуется источник тепла (горелка или фен) для монтажа - невозможен холодный способ сборки
• Максимальное сечение - 25 мм2; для больших сечений нужны другие модели
• Не следует применять в местах с частыми механическими нагрузками без дополнительной защиты

Примеры использования

• Подключение кабеля от трансформатора к ячейке КРУ
• Оконцевание питания насосов, вентиляторов, конвейеров на открытом воздухе
• Завершение кабельной линии в цехах с высокой влажностью (например, пищевые производства)
• Обустройство временных электроустановок на стройплощадках
• Замена старых соединений в распределительных щитах с соблюдением норм пожарной безопасности

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает точно в диапазон 16–25 мм2 - меньшие или большие значения недопустимы
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 30 минут - это повысит эластичность материала
• Избегайте сквозняков во время термоусадки - они вызывают неравномерное сжатие и возможные трещины
• Проверяйте плотность усадки по всему контуру: если есть просветы - дополнительно прогрейте участок
• После монтажа протестируйте соединение мегаомметром - минимальное сопротивление изоляции должно быть выше 100 МОм
• Храните муфту в сухом месте, избегая прямого солнца - срок годности составляет 3 года при правильных условиях
