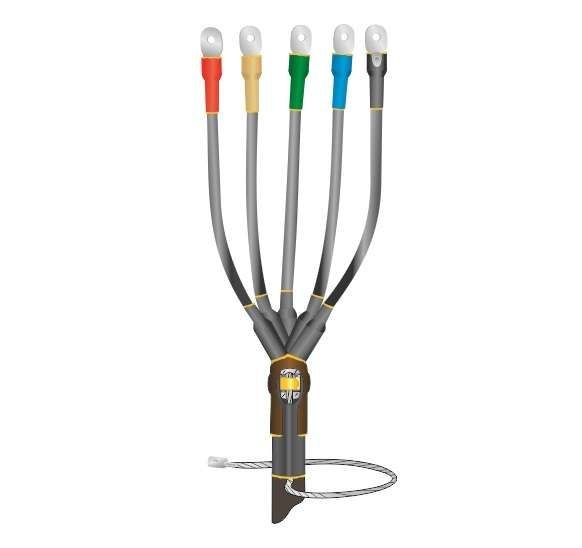

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-5х(16-25) с болт. наконечн. Нева-Транс Комплект 22020149 Нева Транс

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпбН-5х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и бронированием, работающих на напряжение до 1 кВ. Конструкция обеспечивает надёжную изоляцию и механическую защиту в условиях повышенной влажности, перепадов температур и открытой среды.

Назначение и область применения

Муфта 1ПКВ(Н)ТпбН-5х(16-25) используется для завершения кабельных линий - то есть создания безопасного перехода от кабеля к оборудованию: распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для работы как в помещениях (производственные цеха, подвалы, трансформаторные будки), так и на открытом воздухе - на опорах ЛЭП, в кабельных колодцах, на фасадах зданий.

Технические характеристики

• Количество жил: 5
• Напряжение: до 1 кВ включительно
• Номинальное сечение жил: 16–25 мм2
• Тип исполнения: термоусадочная - сборка осуществляется путём нагрева специальных элементов
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, пыли и влаге
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпбН-5х(16-25) совместима с кабелями типа ВВГнг, АВВГнг, KVVG, KVVGнг и другими аналогичными с пластмассовой изоляцией и металлической броней. Для монтажа требуется:

• Правильно выполненная разделка кабеля - удаление брони, экрана и изоляции согласно чертежу в комплекте
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных трубок
• Болтовые наконечники внутренней и наружной установки - они уже входят в комплект и обеспечивают надёжный контакт с шинами оборудования
• Зажим заземления с пружиной и теркой - позволяет надёжно соединить броню кабеля с системой заземления без сварки

Не допускается использование инструментов с острыми кромками при зачистке кабеля - риск повреждения изоляции жил.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 по электроизоляционным изделиям и техническим условиям ТУ Нева-Транс. Экологически безопасна - материалы не выделяют токсичных веществ при нагреве и эксплуатации.

Преимущества

• Универсальность - одна муфта покрывает два диапазона сечений (16 и 25 мм2), снижает потребность в запасах
• Высокая степень защиты IP67 - герметичность достигается за счёт термоусадки и плотного прилегания материалов
• Автономное заземление - пружинный зажим исключает необходимость дополнительных клемм и сварки
• Устойчивость к климатическим нагрузкам - работает в суровых условиях: Arctic-климат, тропическая влажность, прямое солнце
• Быстрый монтаж - процесс занимает 15–25 минут при наличии опыта

Ограничения применения

• Не применяется для кабелей с бумажной маслонаполненной изоляцией
• Не рекомендовано использовать при температуре ниже –50 C - материал становится хрупким
• Не предназначен для кабелей с сечением менее 16 мм2 или более 25 мм2 - возможна потеря герметичности
• Не заменяет ответвительные муфты - предназначена только для концевого оконцевания
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает микротрещины, перегрев - деформацию

Примеры использования

• Подключение частотного преобразователя к трехфазному двигателю через кабель ВВГнг 5×25
• Оконцевание кабеля питания насосной станции на открытом воздухе
• Завершение линии питания конвейера в пищевом цеху с высокой влажностью
• Монтаж на кабельной лестнице в холодном складском помещении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, а не маркировку на оболочке
• Обязательно проведите предварительный прогрев термоэлементов при температуре ниже +5 C - это ускорит равномерную усадку
• При работе на открытом воздухе закрывайте место монтажа от ветра и осадков во время нагрева
• Проверяйте плотность прилегания термоусадочных трубок после остывания - между слоями не должно быть воздушных пузырей
• Храните муфту в оригинальной упаковке при температуре от –10 C до +30 C - длительное хранение при минусовых температурах снижает эластичность материала
