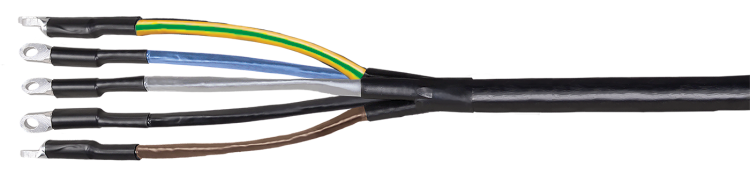

Комплект муфты концевой ПКВтп внутренней установки 5х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-1625S

Муфта ПКВтп 5х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK — это концевая термоусаживаемая муфта для герметичного оконцевания пятижильных силовых кабелей сечением 16–25 мм² внутри помещений. Продукт совместим с кабелями типа ВВГ-1, АВВГ-1 и аналогами, обеспечивает надежную изоляцию и механическую фиксацию при работе с напряжением до 1 кВ.

Назначение и область применения

Муфта ПКВтп 5х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцевания пятижильных кабелей с изоляцией из ПВХ или СПЭ. Подходит для подключения кабелей к оборудованию: распределительным щитам, автоматическим выключателям, контактным группам, трансформаторам. Устанавливается исключительно внутри помещений — не предназначена для уличного монтажа или воздействия прямой солнечной радиации, осадков или повышенной влажности.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 16–25 мм²
• Тип наконечников: винтовые / болтовые (возможно использование обоих вариантов)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Степень защиты: IP67 после усадки (защита от пыли и временного погружения в воду — только при правильном монтаже)

Совместимость и монтаж

Муфта ПКВтп 5х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ совместима с кабелями: ВВГ-1, АВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Кабели должны быть без брони и внешнего экрана. Для монтажа требуется тепловой фен, ножи для зачистки, тряпки для удаления смазки. Перед усадкой необходимо точно подобрать сечение кабеля — отклонение более ±2 мм² снижает герметичность. Болтовые наконечники требуют затяжки моментом 0,8–1,2 Н·м — перетяжка повредит контакты.

Безопасность и стандарты

Муфта ПКВтп 5х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Материалы сертифицированы для работы в условиях нормальной температуры (-40°C…+40°C). Не содержит свинца и других запрещенных веществ. После усадки обеспечивает электроизоляционную прочность, предотвращающую пробой при рабочем напряжении.

Преимущества

• Высокая степень герметизации благодаря равномерной термоусадке
• Устойчивость к механическим нагрузкам и вибрациям
• Поддержка двух типов наконечников — гибкость при подключении
• Долгий срок службы — 30 лет при правильной установке
• Не требует специальных инструментов кроме теплового фена

Ограничения применения

• Запрещено использовать вне помещений — материал не устойчив к УФ-излучению и атмосферным осадкам
• Не подходит для кабелей с металлической броней или экранированием
• Не допускается применение на кабелях с сечением менее 16 мм² или более 25 мм² — риск разрыва изоляции
• Не рекомендовано монтаж в местах с частыми перегрузками выше 1 кВ
• Требуется точное соответствие диаметра кабеля — отклонение >±2 мм снижает защитные свойства

Примеры использования

• Оконцевание пятижильного кабеля ВВГ-1 3×16+2×25 от шкафа управления к станку
• Подключение кабеля АВВГ-1 5×25 к входному рубильнику в цеховом распределительном пункте
• Присоединение кабеля ПвВГ-1 к клеммнику в электрощите на объекте с контролируемой средой

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 19–24 мм
• Используйте только термофен с регулировкой температуры — нагрев без контроля вызывает деформацию
• При использовании болтовых наконечников — обязательно используйте шайбы и закручивайте в порядке “по часовой стрелке”
• После усадки проверьте целостность изоляции — наличие пузырей или трещин требует замены муфты
• Храните муфту в сухом месте, избегайте прямого света — даже в упаковке материал чувствителен к УФ
• Артикул uzm-xlk1-vn5-1625s — единственный вариант этой модели в каталоге IEK; другие номера не являются аналогами
