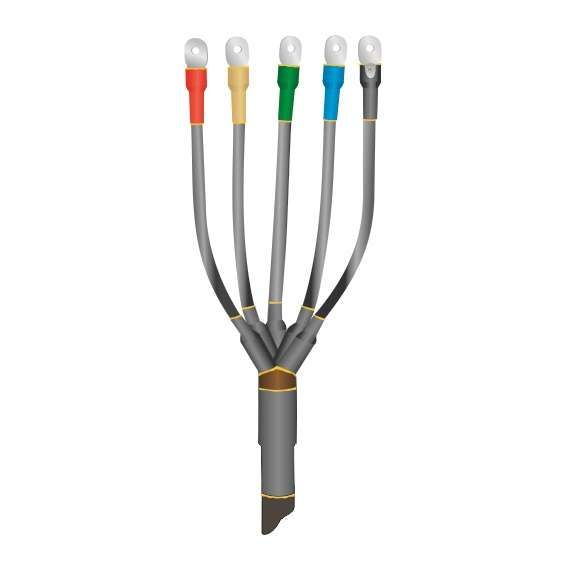

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-5х(16-25) с болт. наконечн. Нева-Транс Комплект 22020173 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(16-25) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного и надёжного оконцевания пятижильных кабелей сечением 16–25 мм2 с пластмассовой изоляцией. Применяется как в помещениях, так и на открытой территории, обеспечивая долговременную работу в сложных климатических условиях.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(16-25) с болтовым наконечником используется для завершения силовых кабелей без брони, работающих на напряжение до 1 кВ. Подходит для соединения кабелей с медными токопроводящими жилами сечением 16 и 25 мм2. Обеспечивает электроизоляцию, механическую защиту и герметизацию места оконцовки. Особенно эффективна там, где требуется исключение попадания влаги, пыли и других внешних факторов.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Количество жил: 5
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип оконцевания: болтовые наконечники внутренней и наружной установки
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Метод монтажа: термоусаживание с применением газовой горелки или фена
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный термоусаживающийся полимер
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(16-25) с болтовым наконечником совместима только с кабелями, имеющими однородную пластмассовую изоляцию и отсутствие металлической брони. Для правильной установки необходимо:

• Выполнить точную разделку кабеля согласно чертежу производителя;
• Зачистить жилы и закрепить болтовые наконечники;
• Надеть термоусаживающие элементы в заданном порядке;
• Равномерно прогревать поверхность горелкой или феном до полного усыхания и плотного прилегания материала;
• Не допускать перегрева - это может повредить изоляцию кабеля.

Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону 16–25 мм2. Использование с кабелями меньшего или большего сечения недопустимо.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено в соответствии с ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасна, не содержит свинца и других запрещённых веществ

Преимущества

• Герметичная конструкция предотвращает проникновение влаги и пыли даже в самых суровых условиях
• Устойчивость к ультрафиолету позволяет использовать муфту на открытом воздухе без дополнительной защиты
• Широкий температурный диапазон (-50…+50 C) делает её пригодной для эксплуатации в регионах с континентальным и арктическим климатом
• Болтовые наконечники обеспечивают надёжный контакт и позволяют легко подключить кабель к оборудованию
• Один тип муфты покрывает два сечения (16 и 25 мм2) - снижает потребность в запасе различных моделей

Ограничения применения

• Не кабели с бронированием (стальной, алюминиевой оплеткой)
• Не рекомендовано использование с кабелями с бумажной или маслонаполненной изоляцией
• Требуется наличие оборудования для термоусаживания - горелки или фена с регулируемой температурой
• Не предназначен для постоянного погружения в воду - хотя защищён от кратковременных контактов, длительное пребывание под водой не гарантируется
• Не следует применять при температурах ниже –50 C - материал становится хрупким

Примеры использования

• Оконцовка кабелей питания на распределительных пунктах в зданиях
• Подключение кабелей к автоматическим выключателям, рубильникам, частотным преобразователям
• Монтаж на столбах ЛЭП и в ящиках наружного освещения
• Обслуживание систем автономного энергообеспечения (например, на объектах ЖКХ, в сельской местности)
• Изготовление ответвлений в цепях управления технологическими линиями

Практические советы

• Перед монтажом обязательно проведите тестовый нагрев одного элемента - чтобы убедиться в равномерности усадки и скорости реакции материала
• Используйте только оригинальные болтовые наконечники, входящие в комплект - замена другими может нарушить герметичность
• Проверяйте целостность термоусаживающего трубчатого элемента перед установкой - трещины или деформации требуют замены муфты
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении минимум 30 минут перед монтажом
• После монтажа проверьте качество усадки: все участки должны быть плотно прилегающими, без воздушных пузырей и провисаний
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при наличии УФ-защиты срок службы продлевается при бережном обращении
