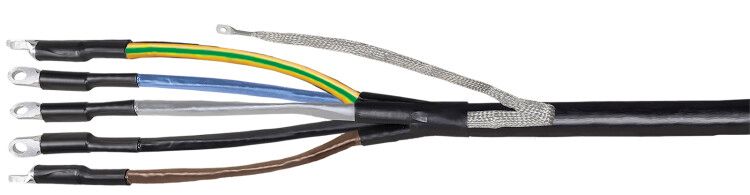

Муфта концевая ПКВтпбэ 5х16/25 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN5-1625XZ

Муфта ПКВтпбэ 5х16/25 без наконечников, изоляция 1кВ, материал ППД ПВХ/СПЭ от IEK — это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 16–25 мм² внутри помещений. Продукт совместим с кабелями типа ВВГЭ, АВВГЭ, ВБбШв и аналогами, обеспечивает надежную изоляцию и заземление без необходимости установки наконечников.

Назначение и область применения

Муфта ПКВтпбэ 5х16/25 без наконечников, изоляция 1кВ, материал ППД ПВХ/СПЭ используется для оконцовывания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ. Подходит для соединения кабеля с оборудованием: распределительными щитами, двигателями, трансформаторами, шкафами управления. Устанавливается исключительно внутри помещений — не предназначен для уличного монтажа или воздействия прямой солнечной радиации, влаги или перепадов температур за пределами нормированного климатического класса.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 16–25 мм²
• Тип муфты: концевая
• Материал корпуса: термоусаживаемый полимер (ППД ПВХ/СПЭ)
• Цвет: черный
• Способ монтажа: термоусадка (нагрев феном)
• Срок службы: 30 лет
• Заземление: предусмотрено внутреннее заземление
• Наконечники: отсутствуют — требует самостоятельной подготовки контактов

Совместимость и монтаж

Муфта ПКВтпбэ 5х16/25 без наконечников, изоляция 1кВ, материал ППД ПВХ/СПЭ совместима с кабелями: ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ, ВБбШв, АВБбШв, АВВБ, ВВБ и их модификациями. Монтаж выполняется методом термоусадки: после подготовки кабеля (зачистка, обезжиривание, установка заземления) муфта нагревается тепловентилятором до равномерной усадки. Критично соблюдать температурный режим — перегрев повредит изоляцию, недостаточный нагрев — не обеспечит плотного прилегания. Для работы требуется термофен с регулируемой температурой (не менее 200 °C) и контрольный термометр.

Безопасность и стандарты

Муфта ПКВтпбэ 5х16/25 без наконечников, изоляция 1кВ, материал ППД ПВХ/СПЭ соответствует требованиям ГОСТ 13781.0. Обеспечивает электроизоляционную безопасность при рабочих напряжениях до 1 кВ. Конструкция не содержит металлических частей, способных вызвать коррозию. Наличие внутреннего заземления снижает риск поражения током при пробое изоляции. Не рекомендовано применение в помещениях с высокой химической активностью среды (например, в цехах с кислотами или растворителями).

Преимущества

• Высокая степень герметизации благодаря однородной термоусадке — исключает попадание влаги и пыли
• Стабильная механическая прочность после усадки — выдерживает нагрузки при эксплуатации
• Долгий срок службы — 30 лет при правильном монтаже
• Отсутствие наконечников позволяет гибко адаптировать контакт под конкретный тип оборудования
• Черный цвет материала обеспечивает устойчивость к УФ-лучам в условиях внутреннего освещения

Ограничения применения

• Не применяется на кабелях с сечением меньше 16 мм² или больше 25 мм² — возможна потеря герметичности
• Запрещена установка вне помещений — материал не рассчитан на UV-излучение, замерзание или длительное воздействие воды
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией — только для ПВХ/СПЭ
• Требуется точная подготовка кабеля: неверная зачистка или наличие острых кромок — риск пробоя
• Отсутствие наконечников увеличивает время монтажа — необходимо самостоятельно обжимать или паять контакты

Примеры использования

• Оконцовка пятижильного кабеля ВВГЭ 5×25 мм² перед подключением к частотному преобразователю в цехе
• Подключение кабеля АВВГЭ 5×16 мм² к распределительному щиту в административном здании
• Монтаж конца кабеля на входе в электродвигатель насосной станции внутри машинного зала
• Завершение трассы кабеля в подвале или техническом этаже с необходимостью заземления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — допуск ±1 мм², но лучше использовать кабели с сечением 18–22 мм² для оптимальной посадки
• Обязательно используйте термофен с контролируемой температурой — не направляйте пламя прямо на муфту, двигайтесь медленно по кругу
• После усадки проверьте целостность изоляции: слегка потяните за жилы — они должны быть надежно закреплены
• Для заземления используйте медный провод сечением не менее 10 мм² — подсоединяйте к специальному выводу на муфте
• Храните муфту в сухом месте при температуре +5…+30 °C — не допускайте заморозки или перегрева
• Если нужен быстрый монтаж с готовыми наконечниками — выбирайте другие модели IEK с пометкой “с наконечниками”
