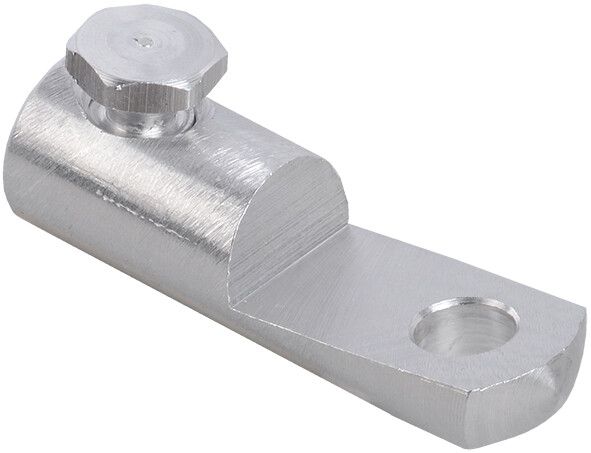

Наконечник болтовой НБ 16-25 1кВ | UNB-0-16-25-1KV-S IEK

Наконечник болтовой НБ 16-25 1 киловольт от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 16–25 мм² с клеммами, шинами или зажимами через болтовую затяжку. Артикул unb-0-16-25-1kv-s обеспечивает долговечное и безопасное подключение в распределительных устройствах до 1 кВ.

Назначение и область применения

Наконечник болтовой НБ 16-25 1 киловольт используется для оконцевания однопроволочных и многопроволочных жил проводов после удаления изоляции. Применяется для присоединения к медным или алюминиевым контактам: шинам, клеммным колодкам, зажимам на оборудовании. Подходит для установки в щитах, трансформаторных подстанциях, силовых панелях и других объектах с напряжением до 1000 В.

Технические характеристики

• Поперечное сечение жилы: 16–25 мм² — подходит для средних и крупных сечений, часто используемых в силовых цепях
• Номинальное напряжение: 1000 В — рассчитан на работу в сетях до 1 кВ
• Диаметр отверстия: 6 мм — совместим с болтами М6
• Количество винтов/болтов: один — фиксируется одним болтом, упрощает монтаж
• Материал: дюралюминиевые сплавы В95 и Д16Т1 — высокая прочность и хорошая проводимость
• Защитное покрытие: отсутствует — требует защиты от коррозии в агрессивных средах
• Цвет: серый — визуально отличается от медных аналогов
• Срок службы: 30 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности

Совместимость и монтаж

Наконечник болтовой НБ 16-25 1 киловольт монтируется на винты М6. Перед установкой необходимо зачистить жилу провода на длину, соответствующую глубине гильзы наконечника. Жила должна плотно входить в трубчатую часть без зазоров. Для надёжного контакта рекомендуется использовать торцовочные клещи для формирования правильной формы конца жилы. После вставки жилы затягивается болт моментом, соответствующим нормам для медных/алюминиевых соединений. Срывная головка болта позволяет контролировать усилие затяжки — при достижении нужного момента она отламывается, предотвращая перегрузку.

Безопасность и стандарты

Наконечник болтовой НБ 16-25 1 киловольт соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Произведён из материалов, обеспечивающих механическую прочность и термическую стабильность. Соответствует общим требованиям безопасности для комплектующих электроустановок до 1 кВ. Не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам
• Срывная головка гарантирует точную затяжку без перегрузки клеммы
• Универсальность — подходит как для меди, так и для алюминия
• Долгий срок службы — 30 лет при правильном монтаже
• Стандартный диаметр отверстия (6 мм) — совместим с большинством распространённых клемм и зажимов

Ограничения применения

• Не имеет защитного покрытия — не рекомендуется для открытых установок в агрессивных средах (высокая влажность, химические пары, солевой туман) без дополнительной изоляции
• Подходит только для жил сечением 16–25 мм² — нельзя использовать для более тонких или толстых проводов
• Работает только с болтами М6 — несовместим с другими размерами крепления
• Не предназначен для частых демонтажей — многократная сборка снижает надёжность контакта

Примеры использования

• Присоединение кабелей к шинам в распределительных щитах 0,4 кВ
• Подключение алюминиевых жил к клеммам автоматических выключателей
• Запитка двигателей, насосов, конвейеров с мощностью до 15 кВт
• Обустройство контуров заземления в промышленных помещениях

Практические советы

• Перед монтажом проверьте соответствие сечения жилы — использование вне диапазона 16–25 мм² вызывает нагрев и выход из строя
• Если наконечник устанавливается в сыром помещении, обработайте место соединения антикоррозийной смазкой (например, КС-8)
• При работе с алюминием обязательно используйте переходные шайбы между наконечником и клеммой — предотвращает оксидацию
• Проверяйте качество затяжки — срывная головка должна быть полностью сломана, но не повреждена сама клемма
• Артикул unb-0-16-25-1kv-s — единственный вариант в линейке IEK с этим сочетанием параметров; не заменяйте на другие модели без проверки нагрузки
