Муфта концевая ПКВтпбэ 4х16/25 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN4-1625XZ

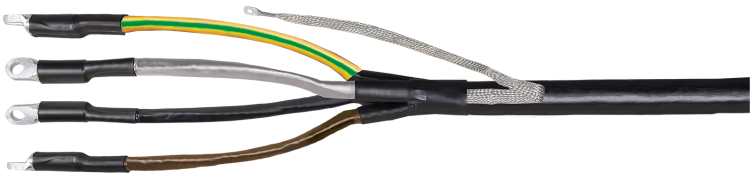

Муфта ПКВтпбэ 4х16/25 без наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK — это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 16–25 мм² внутри помещений. Муфта ПКВтпбэ 4х16/25 обеспечивает надёжную изоляцию и заземление, не требует дополнительных наконечников и рассчитана на срок службы 30 лет.

Назначение и область применения

Муфта ПКВтпбэ 4х16/25 применяется для оконцовывания трёхжильных кабелей с заземляющей жилой (4 жилы всего) на напряжение до 1 кВ. Подходит для соединения кабеля с оборудованием — распределительными щитами, станками, трансформаторами, осветительными системами. Устанавливается исключительно внутри помещений, где нет воздействия прямого солнечного света, агрессивных химикатов и повышенной влажности.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4 (три фазные + одна заземляющая)
• Сечение кабеля: 16–25 мм²
• Тип изоляции: ППД / ПВХ / СПЭ
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (при правильном монтаже — устойчивость к пыли и кратковременному погружению в воду)

Совместимость и монтаж

Муфта ПКВтпбэ 4х16/25 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа требуется тепловой фен, нож для зачистки, шлифовальная бумага и перчатки. Кабель перед установкой необходимо зачистить точно по размерам, указанным в инструкции. Наличие брони или экрана не препятствует установке — они заземляются через специальную контактную ленту внутри муфты. Наконечники не предусмотрены — провода должны быть подготовлены самостоятельно.

Безопасность и стандарты

Муфта ПКВтпбэ 4х16/25 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую безопасность при работе в сетях до 1 кВ. Применение в помещениях снижает риск повреждения внешними факторами. После усадки материал образует плотное, водонепроницаемое соединение, предотвращающее пробои и коррозию.

Преимущества

• Не требует сварки, литых компаундов или сложного оборудования — достаточно теплового фена
• Высокая механическая прочность после усадки
• Заземление реализовано встроенной лентой — не нужна дополнительная сборка
• Работает в температурном диапазоне от –45°C до +90°C
• Долгий срок службы — 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не допускается установка на открытом воздухе — материал не устойчив к УФ-излучению
• Не подходит для кабелей с сечением менее 16 мм² или более 25 мм²
• Не используется для многожильных кабелей без заземления (только 4-жильные с заземляющим проводником)
• Требуется точное соблюдение технологии нагрева — недостаточная или избыточная температура приведёт к деформации или растрескиванию
• Не рекомендована для мест с постоянным контактом с маслом, растворителями или агрессивными жидкостями

Примеры использования

• Подключение кабеля ВВГЭ от распределительного щита к частному насосу в цеху
• Оконцовка 4-жильного кабеля АВБбШв-1 перед входом в станок с ЧПУ
• Монтаж конца кабеля в ящике управления лифтовой системы
• Присоединение кабеля к автоматическому выключателю в закрытой электрощитовой

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 16–25 мм² — даже небольшое отклонение может нарушить герметичность
• Защитите место монтажа от пыли и влаги во время подготовки — грязь под муфтой вызывает пробои
• Используйте термофен с регулируемой температурой — равномерный прогрев важнее высокой мощности
• После усадки проверьте целостность оболочки: она должна быть гладкой, без пузырей и трещин
• Заземляющий проводник обязательно подсоедините к контактной ленте внутри муфты — это обязательное условие безопасности
• Артикул uzm-xlbk1-vn4-1625xz — единственный вариант этой модели от IEK; другие артикулы схожего названия могут отличаться по составу или исполнению
