Муфта концевая ПКВ(Н)тпбэ 5х16/25 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN5-1625XZ

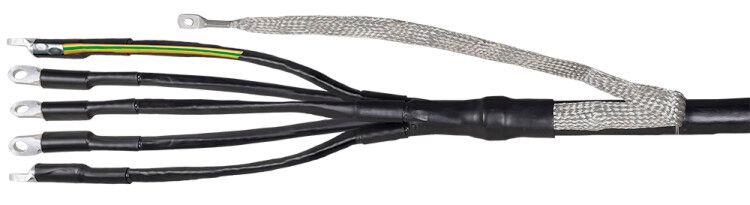

Муфта концевая ПКВ(Н)тпбэ 5х16/25 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания пятижильных силовых кабелей сечением 16–25 мм², обеспечивает надёжную изоляцию и заземление при наружной установке. Артикул uzm-xlbk1-nvn5-1625xz.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 5х16/25 используется для завершения трёхжильных кабелей с броней или экраном, когда требуется подключение к оборудованию без применения болтовых наконечников. Подходит для наружной установки — на опорах, в распределительных устройствах, у входов в здания. Применяется с кабелями типа АВБбШв, ВБбШв, АВВГЭ, ПвВГЭ и аналогами. Обеспечивает защиту от внешних воздействий и механических повреждений.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение жил: 16–25 мм²
• Тип изоляции: ППД / ПВХ / СПЭ
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Исполнение: для внутренней и наружной установки

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 5х16/25 совместима с кабелями, имеющими металлическую броню или экранирующую ленту. Монтаж выполняется методом термоусадки: после подготовки кабеля муфта надевается на конец, затем равномерно нагревается тепловым феном до плотного облегания. Устройство комплектуется комплектом заземления с роликовыми пружинами — они обеспечивают надёжный контакт с бронёй кабеля без сварки или болтов.

Не требует установки болтовых наконечников — токоведущие жилы соединяются напрямую с оборудованием через гильзы или клеммы. Критично соблюдать минимальную длину зачистки жил и правильное расположение заземляющего элемента.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Конструкция исключает риск пробоя изоляции при перегрузках и коротких замыканиях. Термоусаживаемый материал устойчив к УФ-излучению, перепадам температур и химически активным средам. Надёжная герметизация предотвращает попадание влаги и коррозию контактов.

Преимущества

• Высокая степень защиты IP67 — подходит для открытой установки даже в условиях повышенной влажности
• Отсутствие болтовых соединений снижает риск ослабления контакта со временем
• Комплект заземления с роликовыми пружинами обеспечивает быстрый и надёжный монтаж без дополнительных инструментов
• Срок службы 30 лет — долговечность при сохранении герметичности и прочности изоляции
• Универсальность: работает с кабелями различных марок, включая экранированные и бронированные

Ограничения применения

• Не применяется для кабелей с сечением менее 16 мм² или более 25 мм² — возможен разрыв или недостаточная герметизация
• Не предназначен для установки внутри закрытых щитов с ограниченным доступом — необходим свободный доступ для нагрева феном
• Запрещено использовать при температуре окружающей среды ниже –40 °C во время монтажа — материал становится хрупким
• Не рекомендуется применять с кабелями без брони или экрана — заземляющий комплект не будет работать эффективно

Примеры использования

• Подключение кабеля от воздушной ЛЭП к распределительному щиту на столбе
• Оконцевание кабеля АВБбШв-1 перед подключением к трансформатору
• Завершение питающих линий на промышленном участке с высокой запылённостью
• Монтаж на кабельной линии, проходящей через стену здания с выходом на улицу

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля — допуск ±1 мм², иначе муфта не усадится правильно
• Используйте только профессиональный термофен с регулировкой температуры; избегайте открытого пламени
• При работе с бронёй убедитесь, что роликовые пружины плотно охватывают её по всей окружности — слабый контакт увеличит переходное сопротивление
• После усадки осмотрите поверхность: не должно быть пузырей, трещин или неплотных участков
• Хранить муфту следует в сухом месте при температуре +5…+30 °C — избегайте длительного воздействия прямого солнца
