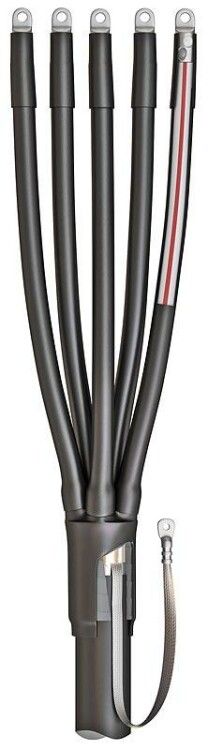

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-16/25 КВТ 60334

Муфта кабельная концевая 5ПКТп(б)-1-16/25 без болтовых наконечников КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, защищает от влаги, пыли и механических воздействий. Применяется в распределительных устройствах, на столбах, в кабельных каналах и других точках завершения кабельных линий.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-16/25 без болтовых наконечников КВТ используется для герметичного и электроизоляционного оконцевания пятижильных кабелей с номинальным сечением жил 16–25 мм2. Она подходит для кабелей как с броней, так и без неё - в названии модели буква "(б)" указывает на возможность работы с бронированными кабелями. Устройство применяется в условиях внутри помещений и на открытом воздухе, в том числе в агрессивных климатических зонах.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение жил: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 5ПКТп(б)-1-16/25 без болтовых наконечников КВТ совместима с широким спектром кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется с помощью термоусадки: нагревание компонентов горелкой вызывает равномерное сжатие материала вокруг кабеля. Внутренняя поверхность перчаток и манжет покрыта термоплавким клеем - он активируется при нагреве и обеспечивает полную герметичность соединения.

Для кабелей с броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления, которая плотно прижимает заземляющий провод к броне. Однако для надежного контакта с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ, который продается отдельно.

Необходимый инструмент: пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Устойчив к ультрафиолетовому излучению и перепадам температур
• Негорючий материал снижает риск распространения пламени

Преимущества

• Универсальность: один комплект подходит для кабелей с броней и без неё, для внутреннего и наружного монтажа
• Высокая степень герметизации благодаря термоплавкому клею
• Отсутствие необходимости в пайке - заземление осуществляется механически
• Долговечность: материалы устойчивы к влаге, пыли, перепадам температур и UV-излучению
• Поддержка двух типов наконечников: можно использовать как опрессовываемые, так и болтовые (приобретаются отдельно)

Ограничения применения

• Не предназначен для кабелей с сечением менее 16 мм2 или более 25 мм2 - использование вне этого диапазона нарушает герметичность и изоляцию
• Требуется обязательное применение внешнего комплекта заземления КМПБ при работе с бронированными кабелями
• Запрещено использовать без термоусадочной горелки - нагрев должен быть равномерным, иначе возможна деформация или неплотное прилегание
• Не рекомендуется для монтажа в местах с постоянным воздействием открытого огня или высокими температурами выше +50 C

Примеры использования

• Оконцевание кабеля (А)ВВГ в распределительном щите здания
• Завершение линии питания от воздушной ЛЭП к кабельному вводу в цех
• Монтаж на столбе для подключения кабеля к трансформаторной подстанции
• Подключение кабеля РПГ к частному домашнему щиту
• Замена поврежденного конца кабеля в кабельном канале подземной трассы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допустимый диапазон 16–25 мм2. Перегрузка или недогрузка приведёт к потере герметичности.
• Если кабель имеет броню - всегда используйте дополнительный комплект заземления КМПБ. Без него контакт будет нестабильным.
• При нагреве горелкой двигайтесь медленно, равномерно обходя всю поверхность муфты. Не задерживайтесь на одном участке - это может привести к прожиганию.
• Храните муфту в сухом месте, избегайте длительного прямого солнечного света - хотя материал устойчив к УФ, долгое воздействие может изменить цвет и эластичность.
• Болтовые наконечники не входят в комплект - приобретайте их отдельно, ориентируясь на сечение кабеля и тип клеммы.
• Проверяйте целостность всех элементов перед монтажом: трещины, порезы или деформации на трубках недопустимы.
