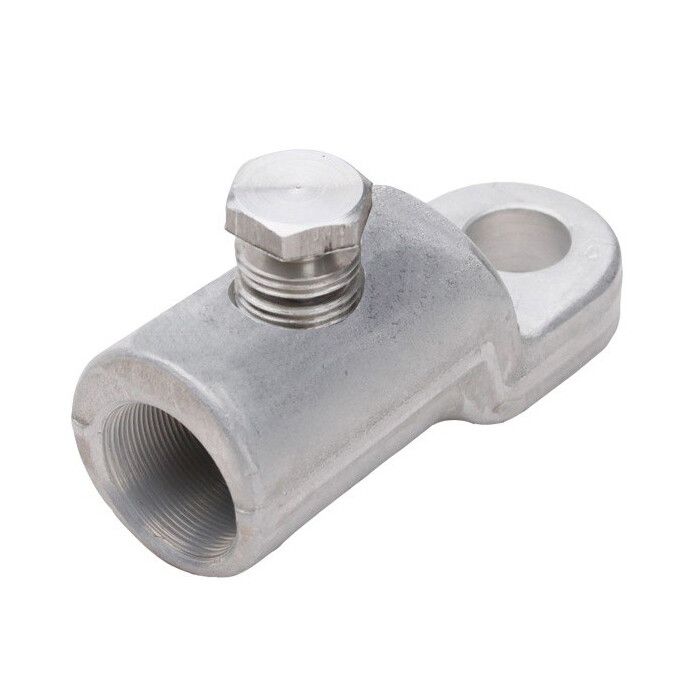

Наконечник болтовой 1НБ-10/25(Л) | 66607 КВТ

Наконечник болтовой 1НБ-10/25(Л) КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 10–25 мм2 в распределительных устройствах до 10 кВ. Продукт сочетает механическую прочность, точный монтаж и соответствие европейским стандартам, что делает его удобным решением для профессионального монтажа и ремонта кабельных сетей.

Назначение и область применения

Наконечник болтовой 1НБ-10/25(Л) КВТ используется для оконцевания кабельных жил перед подключением к шинам, аппаратам или другим элементам высоковольтных систем. Подходит для работы с однопроволочными и многопроволочными жилами, круглыми и секторными проводниками из меди и алюминия. Применяется в силовых щитах, трансформаторных подстанциях, кабельных ответвлениях и при установке термоусаживаемых муфт. Особенно эффективен в условиях, где требуется быстрый, безопасный и воспроизводимый контакт без сварки или прессования.

Технические характеристики

• Номинальное напряжение: до 10 кВ
• Рабочее сечение: 10–25 мм2 (для меди и алюминия)
• Материал: алюминиевый сплав
• Проводящий материал: алюминий
• Форма жилы: многопроволочная круглая / секторная
• Диаметр отверстия под болт: 6,4 мм
• Наружный диаметр: 13 мм
• Количество болтов: один
• Покрытие: гальваническое, серого цвета
• Тип крепления: болтовое со срывной головкой
• Способ монтажа: затяжка винтом

Совместимость и монтаж

Наконечник болтовой 1НБ-10/25(Л) КВТ устанавливается на жилу путём вставки её в эксцентриковое отверстие и последующего затягивания одного болта со срывной головкой. Для правильного монтажа рекомендуется использовать специализированный инструмент - набор НМБ-6 (КВТ). Головка болта срывается при достижении заданного крутящего момента, что исключает перетяжку и обеспечивает постоянство качества соединения. После срыва головка остаётся вровень или ниже поверхности лопатки, предотвращая риск повреждения соседних элементов. Рифлёная внутренняя поверхность цилиндрической части усиливает сцепление с жилой, снижая вероятность проскальзывания.

Безопасность и стандарты

Конструкция соответствует требованиям европейских норм по механической прочности и электрической надёжности соединений. Х-образное расположение болтов (в данном случае - одно болтовое соединение с оптимизированной конструкцией) обеспечивает равномерное распределение усилия. Гальваническое покрытие защищает от коррозии и продлевает срок службы в агрессивных средах. Устройство предназначено для использования в полностью защищённых соединениях - то есть внутри корпусов, распределительных устройств или герметичных муфт, исключающих доступ влаги и пыли.

Преимущества

• Мультиразмерность: один наконечник заменяет несколько моделей, подходящих под разные сечения от 10 до 25 мм2
• Срывная головка болта гарантирует контроль момента затяжки без необходимости измерительных приборов
• Увеличенная площадь контакта за счёт рифлёной внутренней поверхности
• Смещенная лопатка и ступеньчатая форма корпуса позволяют плотнее укладывать наконечники рядом, экономя место в шкафах
• Маркировка на лопатке сразу показывает допустимый диапазон сечений и бренд - ускоряет проверку при монтаже
• Подходящий для комплектации наборов термоусаживаемых муфт - совпадает по диапазонам сечений

Ограничения применения

Наконечник болтовой 1НБ-10/25(Л) КВТ не предназначен для открытого монтажа - требует защиты от внешней среды. Не следует применять в условиях частых вибраций без дополнительной фиксации, так как возможна усталостная деформация. Также запрещено использование с жилами меньшего сечения (менее 10 мм2) - это снижает надёжность контакта. Алюминиевый корпус не рекомендуется для прямого соединения с медными шинами без переходных пластин - возможна электрохимическая коррозия.

Примеры использования

• Оконцевание алюминиевой жилы кабеля 1×25 мм2 перед подключением к выключателю нагрузки в КРУ 10 кВ
• Завершение медной жилы в распределительном щите с использованием термоусаживаемой муfty
• Монтаж в аварийных бригадах для быстрого восстановления питания после повреждения кабеля
• Интеграция в готовые комплекты для обслуживания подземных кабельных линий

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - особенно важно для алюминия
• Не используйте обычные отвёртки или ключи - применяйте только инструмент НМБ-6 (КВТ) для гарантированного срыва головки
• Проверьте маркировку на лопатке: она должна совпадать с сечением вашей жилы
• При работе с многопроволочными жилами слегка закрутите провода перед введением в наконечник - это предотвратит выпадение отдельных прядей
• Для долговечности соединения всегда используйте наконечник в паре с термоусаживаемыми муфтами того же диапазона - это создаёт единый герметичный контур
