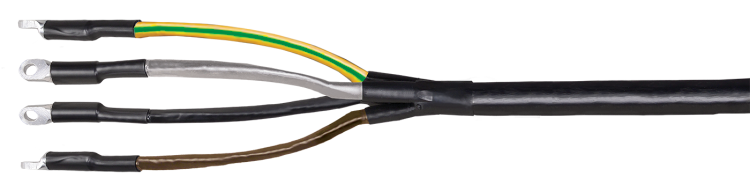

Комплект муфты концевой ПКВтп внутренней установки 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN4-1625X

Муфта ПКВтп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK — это концевая термоусаживаемая муфта для герметичного соединения четырёхжильных кабелей с сечением жил 16–25 мм² внутри помещений. Муфта ПКВтп 4х16/25 рассчитана на работу в сетях до 1 кВ и не требует установки болтовых наконечников.

Назначение и область применения

Муфта ПКВтп 4х16/25 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконечивания и защиты концов силовых кабелей с ПВХ или СПЭ изоляцией. Применяется исключительно во внутренних помещениях — в распределительных щитах, кабельных каналах, подземных камерах, на производствах и объектах ЖКХ. Подходит для кабелей типа ВВГ-1, АВВГ-1, ВВГз-1, АПвВГ-1 и их аналогов. Не предназначена для уличной установки, влажных сред или мест с риском механических повреждений.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 16–25 мм²
• Тип изделия: концевая муфта
• Материал: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Защита: без наконечников, без брони и экрана

Совместимость и монтаж

Муфта ПКВтп 4х16/25 совместима только с кабелями без брони и экранирующего слоя. Для монтажа требуется тепловой фен, обеспечивающий равномерный нагрев до 120–130 °C. Перед установкой необходимо зачистить изоляцию кабеля точно в пределах рекомендованной длины — не более и не менее указанной в инструкции. Усадка происходит автоматически при нагреве, обеспечивая плотную адгезию к поверхности кабеля. Болтовые наконечники не предусмотрены — провода должны быть зажаты в клеммах или соединены другим способом после прохода через муфту.

Безопасность и стандарты

Муфта ПКВтп 4х16/25 соответствует требованиям ГОСТ 13781.0. Материалы устойчивы к перегрузкам, вибрациям и воздействию температур в рабочем диапазоне. Наличие термоусадки гарантирует надежную гидроизоляцию и механическую прочность соединения. Не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая степень герметизации благодаря однородной термоусадке
• Стойкость к старению — срок службы 30 лет
• Легкий и быстрый монтаж без инструментов, кроме фена
• Не требует дополнительной изоляции или герметиков
• Чёрный цвет маскирует загрязнения и выгорание

Ограничения применения

• Запрещено использовать вне помещений — материал не устойчив к УФ-излучению и осадкам
• Не подходит для кабелей с металлической броней, экраном или алюминиевой оболочкой
• Не допускается применение с кабелями меньшего сечения (<16 мм²) — возможна недостаточная усадка
• Не предназначен для кабелей с высокими нагрузками выше 1 кВ
• Отсутствие наконечников требует обязательного использования клемм или другой системы фиксации жил

Примеры использования

• Подключение кабеля ВВГ-1 4×25 к шкафу управления насосной станции
• Оконечивание четырёхжильного кабеля АВВГ-1 перед входом в распределительный щит
• Соединение кабеля ПвВГ-1 с автоматическим выключателем в цеху
• Завершение трассы кабеля в подвале многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 16–25 мм². Кабели меньше 16 мм² не будут плотно охвачены муфтой.
• Используйте только профессиональный тепловой фен с регулировкой температуры. Горелки и паяльники не подходят — вызывают деформацию.
• Не снимайте защитную плёнку с муфты до момента готовности к монтажу — она предохраняет от загрязнения.
• После усадки проверьте целостность оболочки: нет ли пузырей, трещин или неплотных участков.
• Если кабель имеет внешнюю оболочку — её следует зачищать на длину, указанную в инструкции IEK, чтобы не нарушить герметичность.
• Артикул uzm-xlk1-vn4-1625x — единственный вариант этой модели. Аналоги с наконечниками имеют другие артикулы.
