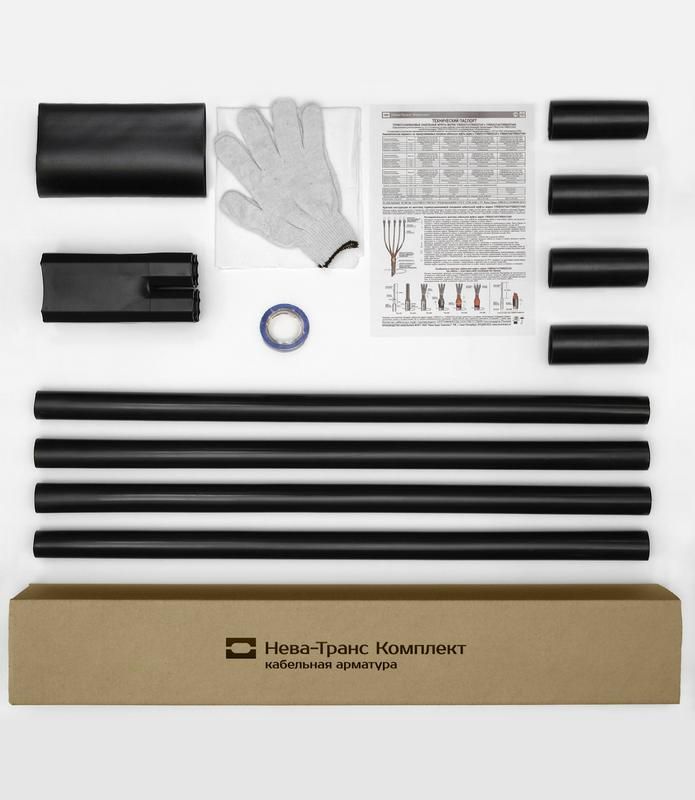

Муфта кабельная концевая внутр. установки 1кВ ПКВТп 4х(16-25мм) без наконечн. Нева-Транс Комплект 22020013 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ ПКВТп 4х(16–25 мм) без наконечников, артикул 22020013 от бренда Нева-Транс Комплект, предназначена для герметичного оконцевания трёхжильных кабелей сечением 16–25 мм2. Несмотря на указание «внутренней установки» в названии, муфта рассчитана на наружный монтаж и работает в суровых условиях - от -50C до +50C.

Назначение и область применения

Муфта 1КНТп-3х(16–25) используется для завершения силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё, на напряжение до 1 кВ. Применяется там, где требуется надёжная изоляция и защита от внешних факторов: на опорах ЛЭП, в распределительных устройствах, на фасадах зданий, в местах выхода кабеля из земли или труб. Подходит для мачтовой установки - то есть крепится вертикально на столбах.

Технические характеристики

• Рабочее напряжение: до 1 кВ включительно
• Сечение кабеля: 16–25 мм2
• Число жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается с бронёй и без неё
• Температурный диапазон эксплуатации: от -50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Тип муфты: термоусаживаемая
• Наконечники: отсутствуют - требуются дополнительно

Совместимость и монтаж

Муфта совместима с кабелями типа ААБл, АСБ, ВВГ, NYM, КВВГ и аналогичными, имеющими сечение 16–25 мм2. Для монтажа необходимо использовать газовую горелку для равномерного нагрева термоусадочных элементов. Перед установкой кабель зачищают, снимают броню (при наличии), обрабатывают поверхность. Муфта одевается на конец кабеля, после чего прогревается по всей длине до плотного прилегания. Установка возможна на открытых участках - в тумане, дожде, снегу, при ветре.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Устойчива к УФ-излучению - не хрупнет и не трескается под прямыми солнечными лучами
• Не содержит токсичных веществ - безопасна для окружающей среды

Преимущества

• Высокая механическая прочность после усадки - защищает от вибраций и нагрузок
• Герметичность обеспечивает долгий срок службы даже во влажной среде
• Универсальность - один тип муфты подходит для кабелей с разным типом изоляции и наличием/отсутствием брони
• Устойчивость к перепадам температур - сохраняет эластичность при -50 C
• Лёгкий монтаж - не требует сложных инструментов, кроме горелки

Ограничения применения

• Не предназначен для внутреннего монтажа в закрытых помещениях - хотя указано в названии, её функционал ориентирован на наружную установку
• Не имеет встроенных наконечников - необходимо самостоятельно выбирать и запрессовывать медные или алюминиевые наконечники подходящего размера
• Не рекомендуется использовать для кабелей сечением менее 16 мм2 или более 25 мм2 - риск недостаточной усадки или повреждения изоляции
• Требует точного соблюдения технологии нагрева - перегрев приводит к деформации, недогрев - к плохой адгезии

Примеры использования

• Завершение кабеля АСБ 3×25 перед подключением к трансформатору на воздушной линии
• Оконцевание кабеля ВВГ 3×16 на фасаде промышленного цеха
• Монтаж на мачте распределительного пункта в северном регионе с зимними минусами
• Защита конца кабеля при выводе из земли в ящик автоматики

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 16–25 мм2 - используйте штангенциркуль
• Обязательно зачистите броню и удалите все металлические части, которые могут повредить термоусадочные элементы
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри и складки
• Выбирайте наконечники с учётом материала кабеля (медный/алюминиевый) и площади сечения
• Храните муфту в сухом месте при температуре от -10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материалов
