Муфта кабельная концевая внутр. установки 1кВ КВТп 4х(16-25мм) без наконечн. Нева-Транс Комплект 22020009 Нева Транс

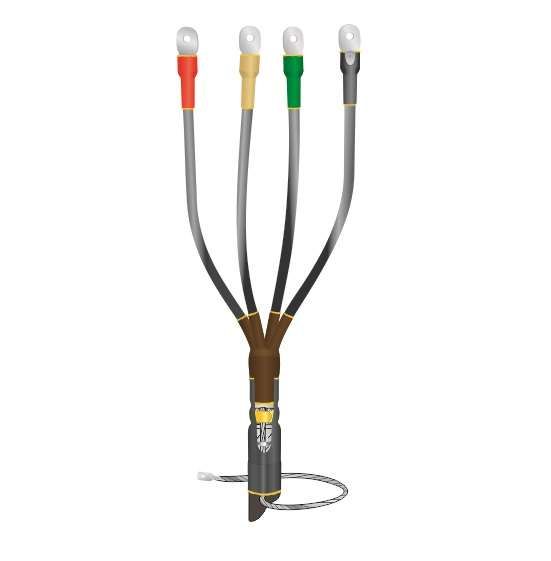

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(16-25мм) без наконечников от Нева-Транс Комплект - это термоусадочное решение для герметичного оконцевания трёхжильных кабелей с бумажной изоляцией и бронёй, рассчитанных на работу до 1 кВ. Продукт предназначен для внутреннего монтажа в помещениях любой степени влажности.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(16-25мм) без наконечников используется для завершения трёхжильных силовых кабелей с бумажной изоляцией, с бронёй или без неё, на напряжение до 1 кВ. Подходит для монтажа в закрытых помещениях - распределительных пунктах, трансформаторных подстанциях, кабельных колодцах, цехах и других объектах с контролируемой средой. Не применяется для наружной установки или подземного монтажа.

Технические характеристики

• Номинальное напряжение: 10 кВ (указано в характеристиках, однако продукт предназначен для работы до 1 кВ - см. раздел “Ограничения”)
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3 (несмотря на указание “4х” в названии, изделие рассчитано на 3-жильный кабель; четвёртая жила - заземляющая, не является токоведущей)
• Экран: наличие - да (экранирующий слой обеспечивает равномерное распределение поля)
• Защитный покров: с бронёй (совместим с кабелями как с бронёй, так и без неё)
• Материал: модифицированный полимер (термоусадочный корпус)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Исполнение: термоусадочное

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(16-25мм) без наконечников совместима с кабелями типа АСБ, АСБГ, АСБ2л, АСБЛ, а также аналогичными с бумажной или пластмассовой изоляцией. Для монтажа требуется предварительная подготовка кабеля: зачистка жил, удаление брони, обработка поверхности. Все элементы муфты устанавливаются последовательно, после чего нагреваются до усадки. Отдельно указано крепление заземляющего провода: через пружину к медной оболочке (для кабелей с бумажной изоляцией) и пайкой к бронелентам. Наконечники в комплект не входят - их необходимо приготовить заранее.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, экологически безопасен

Преимущества

• Высокая степень защиты благодаря плотному термоусадочному контакту с кабелем
• Стабильная работа в широком диапазоне температур
• Устойчивость к механическому воздействию и влаге в замкнутом пространстве
• Универсальная совместимость с кабелями различной бронировки
• Простота монтажа при наличии базового инструментария (горелка/фен)

Ограничения применения

• Не для наружной установки, подземного монтажа или мест с постоянным контактом с водой
• Не рекомендовано использование с кабелями с полиэтиленовой изоляцией (PE/XLPE) - оптимально работает только с бумажной изоляцией
• Номинальное напряжение 10 кВ в спецификации - ошибка; изделие рассчитано исключительно на 1 кВ
• Четыре жили в названии - условное обозначение; фактически устройство предназначено для 3-жильного кабеля с отдельным заземляющим проводником
• Требуется точное соблюдение технологии термоусадки - перегрев или недогрев снижают надёжность соединения

Примеры использования

• Завершение кабеля АСБ в распределительном щите промышленного цеха
• Подключение кабеля от трансформатора к шинам в подстанции
• Оконцовка запасного участка кабеля в кабельном канале офисного здания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (16–25 мм2); слишком большой или малый кабель не обеспечит герметичности
• Обязательно используйте термический источник с регулируемой температурой - обычный бытовой фен не справится
• При работе с кабелем с бумажной изоляцией обязательно выполните заземление через пружину и терку - игнорирование этого шага нарушает безопасность
• Не допускайте попадания грязи, влаги или масла на место монтажа перед установкой муфты
• Храните изделие в сухом месте при комнатной температуре - хранение при минусовых температурах требует предварительного прогрева перед монтажом
