Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпбН-3х(150-240)/800мм с болт. наконечн. Нева-Транс Комплект 22060009 Нева Транс

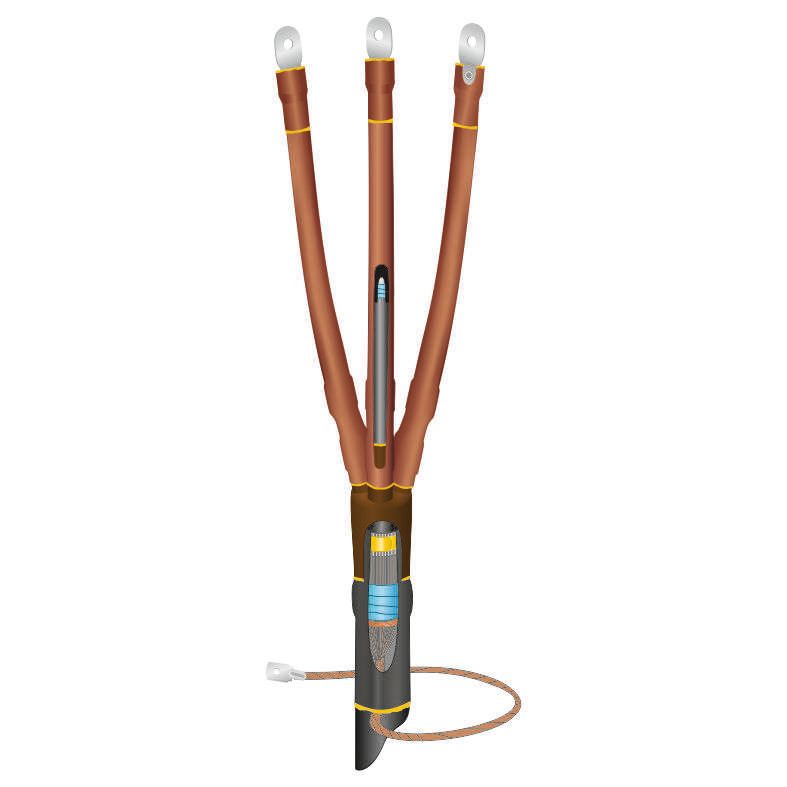

Муфта кабельная концевая внутренняя установки 10 кВ 10ПКВТпбН-3х(150-240)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется в закрытых помещениях, где требуется надёжное соединение кабеля с оборудованием через болтовые наконечники.

Назначение и область применения

Муфта 10ПКВТпбН-3х(150-240)/800мм используется для завершения трёхжильных кабелей сечением 150, 185 и 240 кв.мм, имеющих изоляцию из сшитого полиэтилена и металлический экран (медные проволоки или лента). Подходит для подключения к трансформаторам, распределительным устройствам, щитам и другому электрооборудованию внутри зданий. Установка допускается во всех типах помещений - от сухих до повышенной влажности, в том числе в цехах, подстанциях, кабельных коллекторах и этажных шкафах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 150–240 кв.мм (поддерживает три стандарта: 150, 185, 240)
• Количество жил: 3
• Тип муфты: концевая термоусадочная
• Экран: наличие - да (работает с медными проволочными или ленточными экранами)
• Защитный покров: с броней или без - совместима с обоими вариантами
• Материал изоляции: сшитый полиэтилен
• Оболочка: ПВХ (поливинилхлорид)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка (нагрев феном)
• Крепление: болтовые наконечники (в комплекте)

Совместимость и монтаж

Муфта 10ПКВТпбН-3х(150-240)/800мм устанавливается исключительно методом термоусадки. Для монтажа потребуется тепловая пушка с регулируемой температурой. Перед установкой необходимо зачистить кабель, удалить броню (если есть), правильно расположить элементы муфты и равномерно прогреть её поверхность. Болтовые наконечники уже установлены - их можно сразу подсоединять к шинам или контактам оборудования. Диаметр входного отверстия рассчитан на кабели с внешним диаметром до 80 мм. Убедитесь, что кабель имеет однородную изоляцию из сшитого полиэтилена - другие типы изоляции (например, бумажная или ПВХ) не подходят.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, соответствует экологическим нормам

Преимущества

• Герметичная конструкция обеспечивает долговременную защиту от влаги и пыли даже в условиях повышенной влажности
• Термоусадочные материалы обеспечивают плотное прилегание к кабелю без воздушных полостей
• Болтовые наконечники встроены - не требуют дополнительного крепления
• Высокая механическая прочность оболочки из ПВХ снижает риск повреждения при монтаже
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях

Ограничения применения

• Не применяется для наружной установки - не защищена от УФ-излучения и осадков
• Не совместима с кабелями с бумажной, резиновой или обычной ПВХ-изоляцией - только с сшитым полиэтиленом
• Запрещён монтаж в местах с постоянным контактом с открытым пламенем или источниками сверхвысоких температур (>+50 C)
• Не предназначен для кабелей сечением менее 150 кв.мм или более 240 кв.мм
• Не рекомендуется применять в средах с агрессивными химическими парами (например, в кислотных цехах без защиты)

Примеры использования

• Подключение кабеля 3×185 кв.мм от трансформатора к распределительному щиту в подвале административного здания
• Оконцевание кабеля с броней перед вводом в ящик автоматики на производстве
• Завершение трёхжильного кабеля 3×240 кв.мм перед подключением к вводному устройству в кабельном коллекторе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 кв.мм
• При работе с бронированным кабелем обязательно снимите броню полностью, чтобы не повредить термоусадочную трубку
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так предотвращаются пузыри и перегрев
• Не используйте открытый огонь - только термофен с контролируемой температурой
• Проверьте целостность изоляции после монтажа - она должна быть гладкой, без вздутий и трещин
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода ниже –20 C может сделать материал хрупким
