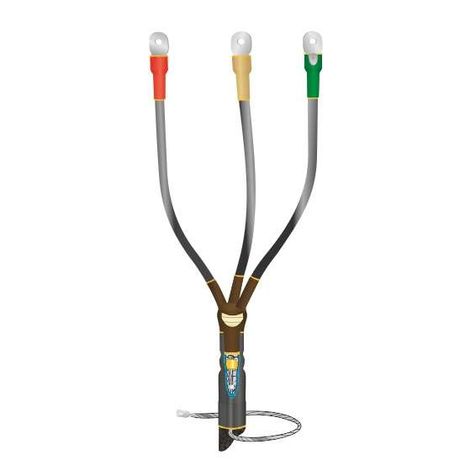

Муфта кабельная концевая внутренней установки 10 кВ 1КВТпН-3х(16-25) с болтовыми наконечниками от Нева-Транс Комплект предназначена для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией, обеспечивая электрическую изоляцию, герметичность и механическую защиту в местах вывода кабеля из канала или трубопровода.

Назначение и область применения

Муфта 1КВТпН-3х(16-25) используется для оконцевания трехжильных силовых кабелей сечением 16–25 мм2 и напряжением до 10 кВ. Применяется там, где требуется завершить кабельную линию внутри помещения - например, на выходе из распределительного устройства, трансформаторной подстанции, шкафа или кабельного колодца. Подходит для кабелей с бумажной пропитанной изоляцией. Установка допускается во всех типах помещений, включая сырые и с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Защитный покров: с броней (для защиты от механических воздействий)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Крепление жил: болтовые наконечники
• Заземление: через пружину постоянного давления и терку (для соединения с металлической оболочкой); пайка - для бронелент

Совместимость и монтаж

Муфта 1КВТпН-3х(16-25) совместима только с кабелями с бумажной пропитанной изоляцией. Для монтажа необходимо выполнить классическую разделку кабеля: удалить внешнюю оболочку, броню, изоляционные слои, оставив корешок длиной, указанной в инструкции. После этого:

• надеть термоусадочные элементы в правильном порядке;
• заполнить герметиком-регулятором зону перехода между кабелем и муфтой - это выравнивает электрическое поле;
• нагреть поверхность равномерно газовой горелкой или феном до усадки всех элементов;
• закрепить болтовые наконечники на жилах и подсоединить к оборудованию;
• прикрепить заземляющий провод к оболочке кабеля через пружину, а броню - паять припоем А.

Не используйте открытый пламя слишком долго - перегрев полимера снижает прочность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Экологически безопасна: не содержит свинец, хлорированные полимеры и другие запрещённые вещества

Преимущества

• Высокая герметичность благодаря регулятору напряжённости поля - предотвращает пробои и увлажнение
• Стабильная работа при широком диапазоне температур, включая суровый климат
• Механическая защита бронированного покрова снижает риск повреждения при транспортировке и монтаже
• Отсутствие необходимости в пайке жил - только болтовые наконечники, что ускоряет работу и снижает риск ошибок
• Простая и проверенная технология термоусадки - не требует сложного оборудования

Ограничения применения

• Не применяется для кабелей с XLPE, ЕВП или другой современной пластмассовой изоляцией - только для бумажной пропитанной
• Не предназначен для наружной установки или подземной прокладки - только внутренние помещения
• Не рекомендуется использовать при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии термоусадки; некорректный нагрев приведёт к трещинам или потере герметичности
• Не совместим с кабелями сечением менее 16 мм2 или более 25 мм2 - для других сечений есть другая модель: 1КВТпН-3х(150-240)

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×25 перед подключением к трансформатору в подстанции
• Завершение кабеля КГ 3×25 на выходе из кабельного колодца в цехе
• Подключение кабеля СБГ 3×25 к щиту управления в холодильной камере
• Замена старой муфты в распределительном устройстве после ремонта

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - 16–25 мм2 - и тип изоляции (бумажная пропитанная)
• Используйте только термофен с регулировкой температуры или газовую горелку с рассеивающей насадкой - равномерный прогрев важнее мощности
• Не забудьте про герметик-регулятор: он наносится на корешок до надевания термоусадочных элементов
• При работе с бронью - паяйте её только припоем А, не используйте кислотные флюсы
• Проверяйте плотность усадки: все слои должны быть без пузырей, складок и видимых дефектов
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода может сделать полимер хрупким
