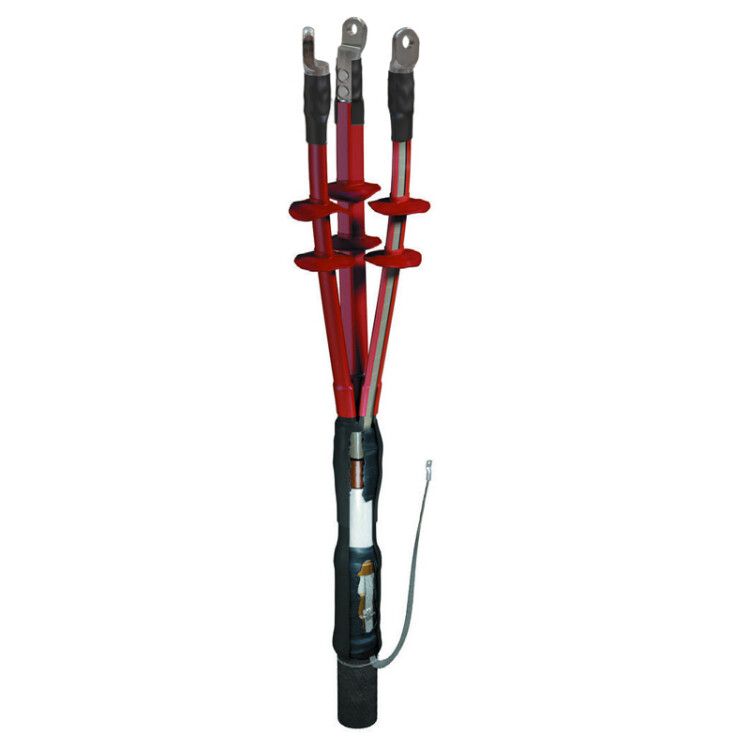

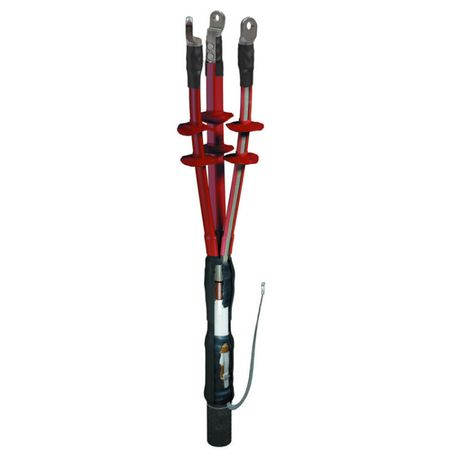

Муфта кабельная концевая наружн. уст. 10кВ 3 КНТп-10 (16-25) с наконечниками ГОФРОМАТИК zeta21425 ЗЭТА

Муфта кабельная концевая наружной установки 10 кВ 3 КНТп-10 (16-25) с наконечниками - это термоусаживаемый комплект для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение 10 кВ. Подходит для открытой установки, включая мачтовые опоры. Бренд ЗЭТАРУС, артикул zeta21425.

Назначение и область применения

Муфта 3 КНТп-10 (16-25) используется для завершения кабельных линий на открытом воздухе. Она обеспечивает герметичную и механически прочную изоляцию конца кабеля, предотвращает попадание влаги и защищает от внешних воздействий. Устанавливается на столбах, опорах ЛЭП, трансформаторных будках и других объектах наружной сети. Применяется исключительно с кабелями типа с бумажной пропитанной изоляцией, не подходит для XLPE или PVC.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество проводников: 3
• Поперечное сечение кабеля: 16–25 мм2
• Тип муфты: термоусаживаемая
• Тип кабеля: трёхжильный с бумажной пропитанной изоляцией
• Наличие наконечников: да (предварительно установлены)
• Область применения: наружная установка

Совместимость и монтаж

Муфта совместима только с кабелями, имеющими бумажную пропитанную изоляцию и сечение 16–25 мм2. Для монтажа требуется нагревательный фен (температура 180–220 C) и соблюдение технологии термоусадки. Наконечники уже прикреплены - их необходимо запрессовать на жилы кабеля перед надеванием муфты. Герметик внутри муфты расплавляется при нагреве и заполняет все зазоры, образуя плотный барьер. Перед работой проверьте внутренний диаметр кабеля - он должен соответствовать заявленному сечению +-1 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 31944-2012 для кабельных муфт на напряжение до 10 кВ. Материалы устойчивы к ультрафиолету, перепадам температур (-40 C … +40 C) и атмосферным осадкам. Наконечники выполнены из меди с оловянным покрытием - обеспечивают долговечный контакт и противостоят коррозии.

Преимущества

• Готовый комплект: наконечники встроены, не требуют дополнительного подбора
• Высокая степень защиты IP67 после усадки - устойчива к пыли и кратковременному погружению в воду
• Маслостойкий герметик сохраняет эластичность даже при контакте с трансформаторными маслами
• Равномерное распределение тепла при усадке снижает риск повреждений
• Не требует сложного оборудования - достаточно обычного фена

Ограничения применения

• Не применяется для кабелей с полиэтиленовой (XLPE) или ПВХ изоляцией
• Не предназначен для подземной или подводной установки
• Не рекомендуется использовать при температурах ниже -40 C во время монтажа
• Не допускается многократное использование - одноразовый комплект
• Не подходит для кабелей с сечением менее 16 мм2 или более 25 мм2

Примеры использования

• Оконцевание кабеля КГСБ на опоре воздушной линии 10 кВ
• Подключение кабеля от трансформаторной подстанции к мачтовому выключателю
• Завершение кабельной линии на столбе с распределительным устройством
• Замена старой муфты на новую в условиях повышенной влажности

Практические советы

• Перед монтажом обязательно протестируйте кабель на наличие влаги - влажная бумага снижает срок службы муфты
• При работе в холодную погоду прогрейте кабель и муфту до +10 C минимум за 2 часа
• Не используйте газовые горелки - они вызывают местное перегревание и деформацию
• Проверяйте равномерность усадки: муфта должна полностью облегать кабель без пузырей и складок
• После монтажа проверьте герметичность: легкое давление на поверхность не должно вызывать деформаций
• Артикул zeta21425 - единственный вариант в линейке ЗЭТАРУС для этого сечения; другие модели не заменят эту муфту
