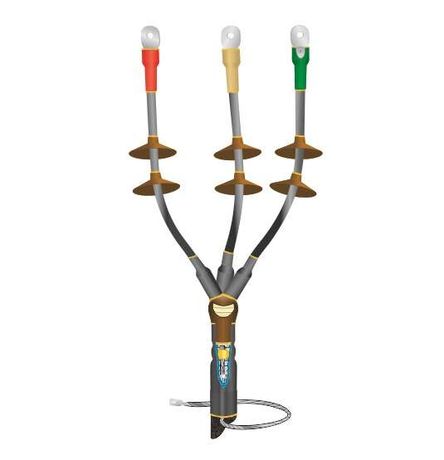

Муфта кабельная концевая наружн. установки 10кВ КНТп 3х(16-25мм) без наконечн. Нева-Транс Комплект 22020115 Нева Транс

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(16-25мм) без наконечника от производителя Нева-Транс Комплект предназначена для завершения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сети, включая мачтовые опоры, обеспечивая герметичность, электробезопасность и долговечность соединения.

Назначение и область применения

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(16-25мм) без наконечника используется для оконцевания кабелей сечением 16–25 мм2 с бумажной маслобумажной изоляцией. Подходит для установки на воздушных линиях, столбах, опорах, в местах выхода кабеля из земли или перехода на воздушный ввод. Обеспечивает надёжную изоляцию и защиту от внешних факторов, сохраняя работоспособность кабельной линии.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Герметизация: с применением регулятора напряжённости поля и герметика
• Заземление: через пружину постоянного давления и терку
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(16-25мм) без наконечника совместима только с кабелями типа АСБ, АСБЛ, АСБ2л, имеющими бумажную пропитанную изоляцию. Не применяется с кабелями с XLPE, PVC или другими современными видами изоляции.

Монтаж выполняется после подготовленной разделки кабеля:

• Снять внешнюю оболочку и броню, оставив нужную длину для заполнения герметиком;
• Установить внутренние элементы (жильные изоляторы, трубки) на каждую жилу;
• Надеть термоусаживаемую оболочку и равномерно прогревать её газовой горелкой или феном до плотного обтягивания;
• Подсоединить заземляющий провод к броне с помощью пружины и терки - пайка допускается только для бронелент, не для самой оболочки кабеля;
• Не использовать припой “А” для заземления - возможен риск повреждения бумажной изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошло независимые испытания и имеет сертификат соответствия Госстандарта России
• Экологически безопасна, не содержит свинца и других токсичных веществ

Преимущества

• Высокая механическая прочность и устойчивость к перепадам температур
• Защита от влаги и пыли благодаря степени IP67
• Увеличенная длина пути утечки за счёт жильных изоляторов - снижает риск пробоя
• Автоматическое выравнивание электрического поля - предотвращает заряды
• Устойчивость к ультрафиолету - не растрескивается на солнце
• Отсутствие необходимости в пайке для заземления - минимизирует риск повреждений

Ограничения применения

• Не для кабелей с пластмассовой (XLPE/PVC) изоляцией - только бумажная пропитанная
• Требуется точное соблюдение технологии термоусаживания - недостаточный нагрев вызывает плохую адгезию, перегрев - деформацию
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP67 допускает временное погружение, длительная работа под водой невозможна
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Не заменяет ответвительные или соединительные муфты - только концевая

Примеры использования

• Оконцовка кабеля АСБ на мачтовой опоре ЛЭП 10 кВ
• Переход кабеля из в воздушную линию на распределительном пункте
• Завершение кабеля перед подключением к трансформатору на столбе
• Устройство концевиков на кабеле питания насосной станции вне помещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2; более толстые или тонкие кабели не подходят
• Используйте только профессиональную горелку с контролируемым пламенем - бытовой фен может не достичь требуемой температуры
• При работе в сыром климате - протирайте место разделки сухой тканью перед установкой муфты
• Не затягивайте заземляющую пружину слишком сильно - она должна обеспечивать контакт, но не деформировать броню
• Храните муфту в сухом месте при температуре от –20 C до +40 C - хранение при экстремальных значениях влияет на эластичность материалов
• Проверяйте наличие всех компонентов в комплекте: три жильных изолятора, две термоусаживаемые трубки, герметик, пружина, терка, шланги - всё указано в инструкции Нева-Транс
