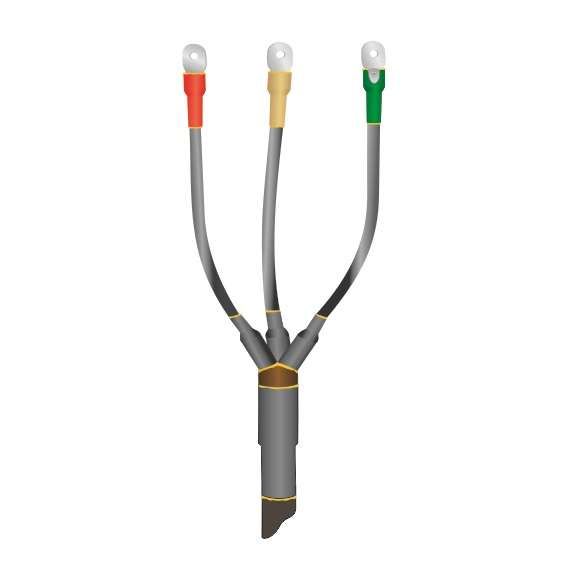

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-3х(16-25) с болт. наконечн. Нева-Транс Комплект 22020165 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(16-25) с болтовым наконечником, 10ПКВтОН-1х(70-120) с болтовым наконечником от производителя Нева-Транс Комплект - это термоусадочная концевая муфта для оконцевания одножильных и трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется как во внутренних, так и наружных условиях, обеспечивает герметичное и прочное соединение между кабелем и токоведущими элементами.

Назначение и область применения

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(16-25) с болтовым наконечником, 10ПКВтОН-1х(70-120) с болтовым наконечником предназначена для оконцевания силовых кабелей с изоляцией из сшитого полиэтилена. Подходит для кабелей сечением 16–25 мм2 (трёхжильных) и 70–120 мм2 (одножильных). Используется для завершения кабельных линий перед подключением к оборудованию: распределительным устройствам, трансформаторам, двигателям, щитам.

Эксплуатируется в помещениях любого типа влажности и на открытом воздухе. Выдерживает перепады температур от –50 C до +50 C и влажность до 98%. Защитный покров с броней позволяет применять муфту там, где возможны механические нагрузки или контакт с грунтом.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 16–25 мм2 (для 3-жильной версии); 70–120 мм2 (для 1-жильной версии)
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Количество жил: 1 (для 10ПКВтОН) / 3 (для 1ПКВ(Н)ТпН)
• Наличие экрана: да
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: полимер
• Защитный покров: с броней
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(16-25) с болтовым наконечником, 10ПКВтОН-1х(70-120) с болтовым наконечником совместима только с кабелями, имеющими изоляцию из сшитого полиэтилена. Не применяется для кабелей с бумажной, резиновой или ПВХ-изоляцией.

Монтаж выполняется методом термоусадки: все элементы муфты нагреваются равномерно с помощью газовой горелки или профессионального фена (температура ~140–160 C). Перед монтажом необходимо выполнить правильную разделку кабеля - соблюсти длину зачистки жил, удалить проводящий слой и подготовить поверхность. Болтовые наконечники уже установлены - достаточно затянуть их моментом, указанным в документации к наконечнику.

Обязательно проверьте соответствие сечения кабеля указанному в маркировке муфты. Для 1ПКВ(Н)ТпН - только 16–25 мм2; для 10ПКВтОН - только 70–120 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Устойчива к УФ-излучению и атмосферным осадкам
• Экологически безопасна - не содержит свинца и других запрещённых веществ

Преимущества

• Высокая герметичность благодаря термоусадке - исключает попадание влаги и пыли
• Устойчивость к перепадам температур и повышенной влажности
• Наличие бронированного покрова повышает механическую прочность
• Готовые болтовые наконечники снижают время монтажа
• Не требуют дополнительной изоляции после установки
• Подходят для установки в труднодоступных местах - компактная форма

Ограничения применения

• Не допускается использование с кабелями другого типа изоляции (бумага, ПВХ, резина)
• Запрещено использовать при температурах ниже –50 C или выше +50 C
• Не рекомендуется для постоянного погружения в воду - IP67 не гарантирует длительную работу под водой
• Не предназначен для кабелей сечением меньше 16 мм2 или больше 120 мм2
• Требует точного соблюдения технологии термоусадки - некорректный прогрев приведёт к деформации или потере герметичности

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×25 перед подключением к автоматическому выключателю в распределительном щите
• Завершение кабеля АВВГ 1×120 на выходе силового трансформатора
• Монтаж на кабеле, проходящем через стену здания с выводом на улицу
• Подключение кабеля к двигателю насосной станции в условиях повышенной влажности
• Изоляция концов кабеля в подземных камерах с высоким уровнем грунтовых вод

Практические советы

• Перед монтажом обязательно проверьте маркировку муфты - 1ПКВ(Н)ТпН и 10ПКВтОН имеют разные сечения и количество жил. Не путайте их!
• Используйте только термофены с регулировкой температуры - обычный бытовой фен недостаточно мощный и опасен.
• При работе на улице закрывайте место монтажа от ветра и осадков - даже при хорошей герметизации влага может попасть на открытую разделку.
• Проверяйте плотность прилегания термоусадочных трубок - они должны полностью обтянуть кабель без пузырей и складок.
• После монтажа протестируйте соединение мегаомметром - сопротивление изоляции должно быть более 1000 МОм.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - заморозка или перегрев могут изменить свойства полимера.
