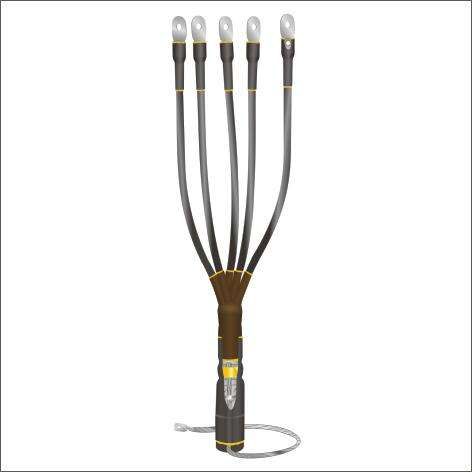

Муфта кабельная концевая внутр. установки 1кВ ПКВТпб 5х(16-25мм) без наконечн. Нева-Транс Комплект 22020017 Нева Транс

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(16-25мм) без наконечников от Нева-Транс Комплект (арт. 22020017) предназначена для герметичного оконцевания четырёхжильных силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Конструкция обеспечивает надёжную изоляцию и механическую защиту конца кабеля при внутренней установке.

Назначение и область применения

Муфта используется для завершения кабельной линии — создания герметичного и защищённого конца кабеля перед подключением к оборудованию. Подходит для внутреннего монтажа в помещениях любой степени влажности: офисах, цехах, распределительных щитах, трансформаторных подстанциях. Применяется с кабелями типа АВВГ, ВВГ, АВБбШв и аналогичными с бронированием и изоляцией из полиэтилена или ПВХ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм²
• Количество жил кабеля: 4
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие броневой ленты
• Диапазон рабочих температур: от –50 °C до +50 °C
• Исполнение: термоусадочное, без наконечников

Совместимость и монтаж

Муфта совместима только с кабелями с броней и сечением жил 16–25 мм². Для монтажа требуется подготовить разделку кабеля по технологии — удалить внешнюю оболочку, броню и изоляцию жил до нужной длины. После этого муфта надевается на кабель и равномерно нагревается горелкой или феном до температуры 120–150 °C. Полимер усаживается, плотно облегая поверхность кабеля. Особое внимание уделяют месту соединения брони — здесь предусмотрено крепление заземляющего провода через пружину и терку, что исключает контакт с металлом и повышает надёжность заземления.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждена сертификатом соответствия Госстандарта России
• Экологически безопасна — не содержит свинец и другие запрещённые вещества

Преимущества

• Высокая степень защиты IP67 после усадки — предотвращает попадание пыли и влаги
• Стойкость к перепадам температур в широком диапазоне
• Автоматическое формирование герметичной изоляции без дополнительных материалов
• Простая технология монтажа — требует только теплового воздействия
• Заземление реализовано встроенной системой — не нужны дополнительные болтовые соединения

Ограничения применения

• Не применяется для кабелей с числом жил более 4 — муфта рассчитана именно на 4-жильные кабели
• Не подходит для кабелей с сечением менее 16 мм² или более 25 мм² — риск недостаточной усадки или разрыва материала
• Не предназначен для наружной установки — хотя материал устойчив к холоду, изделие не имеет UV-защиты и не рекомендовано для открытого воздуха
• Требуется точное соблюдение технологии термоусадки — переусадка или недостаточный прогрев снижают надёжность

Примеры использования

• Оконцевание кабеля АВБбШв 4×25 перед подключением к автоматическому выключателю в распределительном щите
• Завершение линии питания насосной станции в подвале здания
• Подключение кабеля от трансформатора к шинному блоку в цеху с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — даже 1 мм² отличия могут вызвать проблемы с усадкой
• Обязательно используйте термический фен с регулировкой температуры — обычная бытовая сушилка не подойдёт
• При работе с бронью — не допускайте острых кромок; они могут повредить полимер при усадке
• Проверьте целостность термоусадочных трубок до начала работы — трещины или деформации недопустимы
• После монтажа осмотрите место усадки — он должен быть гладкий, без пузырей и вздутий
