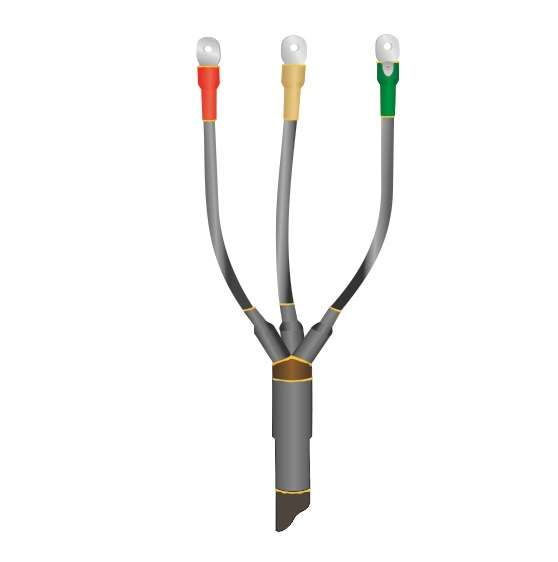

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-3х(16-25) без наконечн. Нева-Транс Комплект 22040089 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(16-25) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей с изоляцией из пластмассы и сечением 16–25 мм2. Подходит как для внутренних, так и для наружных установок, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(16-25) без наконечников используется для завершения трёхжильных кабелей без брони, работающих на напряжение до 1000 В. Применяется там, где требуется надёжная изоляция и повышенная пожаробезопасность: в распределительных щитах, на опорах ЛЭП, в туннелях, на производствах, в зданиях с высокими требованиями к безопасности.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: отсутствует (для кабелей без брони)

Совместимость и монтаж

Муфта совместима только с кабелями с пластмассовой изоляцией и без металлической брони. Для монтажа требуется подготовить разделку кабеля по технологии термоусадочных муфт: зачистить жилы, удалить внешнюю изоляцию, собрать элементы муфты в порядке, указанном в инструкции. После сборки нагревают равномерно с помощью газовой горелки или специального фена до полной усадки. Не допускается использование обычного фена бытового типа - нужна температура выше 150 C.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено испытание на пожарную безопасность: материал не распространяет пламя (нг), минимизирует выделение дыма и токсичных газов (LS)
• Подтверждён сертификатами соответствия требованиям Госстандарта РФ

Преимущества

• Стойкость к перепадам температур - работает даже при –50 C
• Высокая влагостойкость - можно использовать при влажности до 98%
• Устойчивость к УФ-излучению - не требует дополнительной защиты при наружной установке
• Экологическая безопасность - материалы не выделяют опасных веществ при нагреве или возгорании
• Простота монтажа - одна операция термоусадки заменяет несколько этапов механической сборки

Ограничения применения

• Не применяется для кабелей с бронёй - муфта не рассчитана на механическую нагрузку
• Не предназначен для кабелей с бумажной или маслонаполненной изоляцией
• Запрещено применять при температуре ниже –50 C - риск хрупкости материала
• Не рекомендовано использование в местах постоянного контакта с открытым пламенем или источниками высокой тепловой энергии

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном шкафу
• Завершение трёхжильного кабеля на столбе ЛЭП при подводе питания к объекту
• Монтаж на выходе из трансформаторной подстанции в условиях повышенной влажности
• Обустройство соединений на производстве с высокими требованиями к пожарной безопасности - пищевые цеха, медицинские учреждения

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен попадать точно в диапазон 16–25 мм2; меньшие или большие значения снижают герметичность
• Используйте только профессиональный термофен или газовую горелку с регулировкой температуры - некорректный нагрев вызывает деформацию или недостаточную усадку
• При наружной установке не забудьте закрепить муфту кабельными стяжками - предотвращает провисание и механические повреждения
• Не используйте муфту без наконечников - если нужны контактные наконечники, они должны быть установлены отдельно до начала работы с термоусадкой
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах влияет на эластичность полимера
