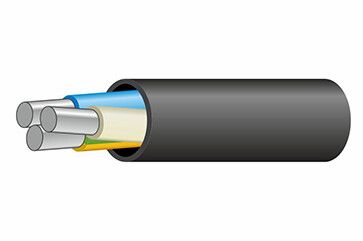

Кабель АВВГ-Пнг(А)-LS 3х16

ГОСТ

31996-2012

Код товара

АВВГ-Пнг-LS 3х16

Срок службы

30 лет

Материал жилы

Алюминий

Огнестойкость

нет

Количество жил

3

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

16

Максимальный вес (кг/м)

0.579

Класс жилы по ГОСТ 22483-2012

1

Толщина изоляции жил (мм)

1

Объём горючей массы (л/км)

267

Максимальный диаметр жилы

4.6

Наружный диаметр 0.66 кВ (мм)

19.5

Масса цветного металла (г/м)

128.64

Расчетная масса 0.66 кВ (кг/км)

579

Допустимый радиус изгиба (мм)

199

Тип исполнения по ГОСТ 31565-2012

нг(А)-LS

Толщина изоляции жил 0.66 Кв (мм)

0.7

Допустимые усилия при тяжении (Н)

2400

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

602

Максимальный наружный диаметр (мм)

19.9

Сопротивление изоляции жил (МОм\км)

7

Предельная температура нагрева жил

160

Класс пожарной опасности по ГОСТ 31565-2012

П1б.8.2.2.2

Номинальное переменное напряжение (кВ)

1

Электрическое сопротивление жилы (ом/км)

1.91

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

90

Длительно допустимая температура нагрева жил

70

Температура нагрева жил по условию невозгорания

350

Допустимая токовая нагрузка при прокладке в земле (А)

77

Допустимый ток односекундного короткого замыкания (кА)

1.13

Допустимая токовая нагрузка при прокладке на воздухе (А)

67
