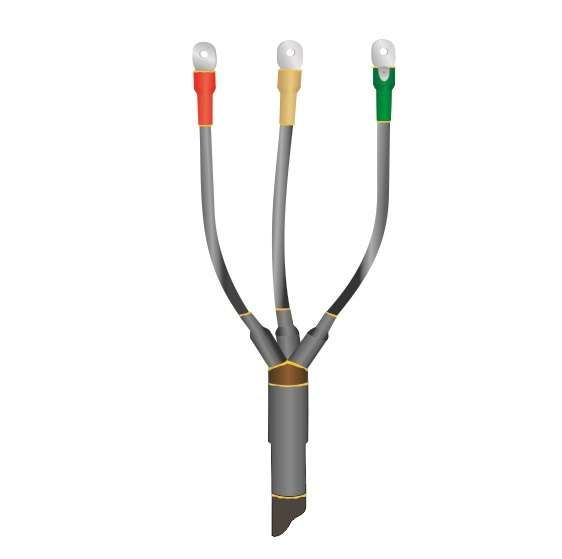

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-3х(16-25) с болт. наконечн. Нева-Транс Комплект 22040101 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 16–25 мм2 без брони. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(16-25) с болтовыми наконечниками используется для завершения трёхжильных кабелей с пластмассовой изоляцией, не имеющих металлической брони. Применяется там, где требуется надёжный контакт между кабелем и оборудованием - например, при подключении к распределительному щиту, трансформатору, двигателю или другому устройству на напряжение до 1 кВ.

• Подходит для установки внутри зданий - в помещениях с любой степенью влажности.
• Применима на открытой территории - даже при перепадах температур и повышенной влажности.
• Не требует специальных камер или герметизирующих корпусов благодаря собственной защите от внешних факторов.

Технические характеристики

• Номинальное напряжение: 1000 В (1 кВ)
• Сечение кабеля: 16–25 мм2 (диапазон совместимости)
• Количество жил: 3
• Тип муфты: Концевая, термоусаживаемая
• Материал: Полимер (термоусадочные элементы)
• Исполнение: нг-LS - не поддерживают горение, с минимальным выделением дыма и газов при нагреве
• Рабочий температурный диапазон: от –50 C до +50 C
• Защита от влаги: Выдерживает относительную влажность до 98%
• Стандарты: Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Наличие наконечников: Да, болтовые - готовы к подключению через шины или клеммы

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 3х(16-25) с болтовыми наконечниками рассчитана исключительно на кабели с пластмассовой изоляцией без брони. Для бронированных или алюминиевых проводников она не применяется.

Монтаж выполняется методом термоусадки:

1. На подготовленном конце кабеля снимается внешняя оболочка и изоляция жил до нужной длины.
2. На каждую жилу одевается болтовой наконечник и опрессовывается.
3. На весь участок надевается термоусадочная трубка муфты.
4. Область соединения равномерно прогревается теплогенератором (горелкой или феном) до плотного обтягивания материала вокруг кабеля.

Перед работой проверьте соответствие сечения кабеля указанному диапазону - использование вне пределов 16–25 мм2 снижает герметичность и механическую прочность соединения.

Безопасность и стандарты

• Материалы муфты соответствуют классу нг-LS - не поддерживают горение и минимизируют образование ядовитых веществ при возгорании.
• Выполнены все обязательные испытания по требованиям пожарной безопасности и государственных норм РФ.
• Сертифицирована согласно ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Экологически безопасна - не содержит свинца, хлора и других запрещённых компонентов.

Преимущества

• Готовые болтовые наконечники экономят время на сборке - не нужны дополнительные клеммы или опрессовщики после установки.
• Высокая герметизация обеспечивается за счёт равномерной термоусадки - исключаются протечки и попадание влаги.
• Устойчивость к УФ-излучению позволяет использовать изделие на открытом воздухе без защиты от солнца.
• Широкий температурный диапазон делает её подходящей для холодных регионов и летнего климата.
• Небольшая масса и компактность упрощают транспортировку и работу в труднодоступных местах.

Ограничения применения

• Не бронированные кабели - наличие металлической обмотки повредит термоусадочную систему и нарушит герметичность.
• Запрещено применять для кабелей с сечением менее 16 мм2 или более 25 мм2 - возможны деформация, проскальзывание или потеря контакта.
• Не предназначен для постоянного погружения в воду - хотя выдерживает влажность до 98%, он не является водоустойчивым для подводной эксплуатации.
• Не рекомендован для установки в условиях частых ударных нагрузок или вибраций без дополнительной механической фиксации.

Примеры использования

• Оконцовка кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном щите.
• Подключение питания насосной станции на улице - кабель проходит через стену, затем закрывается муфтой.
• Завершение линии питания конвейера в цеху с повышенной влажностью.
• Монтаж в подземных коллекторах, где важна пожаробезопасность и отсутствие токсичных выбросов.

Практические советы

• Перед монтажом обязательно проведите тестовый прогрев - чтобы убедиться в правильной работе оборудования для термоусадки.
• Используйте только профессиональный термофен с контролируемой температурой - обычный бытовой фен недостаточно мощный и опасен.
• Проверяйте целостность термоусадочных деталей перед установкой - трещины или вздутости указывают на повреждение при хранении.
• После монтажа убедитесь, что болтовые наконечники плотно затянуты - момент затяжки должен соответствовать рекомендациям производителя оборудования.
• Храните муфты в сухом месте, избегая прямого солнечного света - длительное UV-воздействие может изменить эластичность полимера.
