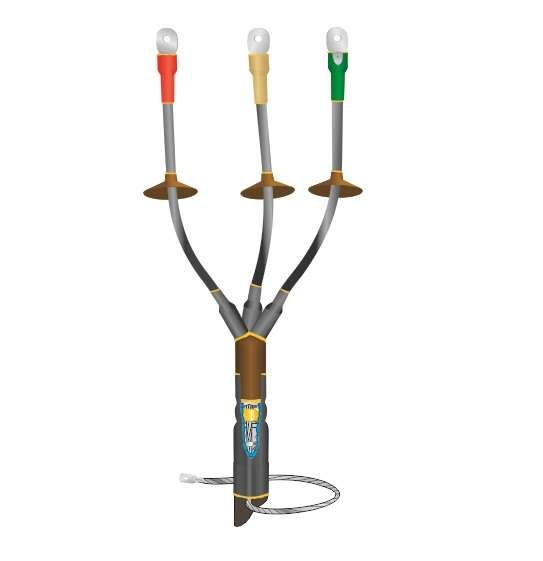

Муфта кабельная концевая наружн. установки 1кВ КНТп 3х(16-25мм) без наконечн. Нева-Транс Комплект 22020063 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(16–25 мм) без наконечников от Нева-Транс Комплект - это готовое решение для герметичного и долговечного оконцевания трёхжильных кабелей сечением 16–25 мм2 на открытых участках сети до 1 кВ. Применяется там, где важны надёжность, защита от внешних факторов и простота монтажа.

Назначение и область применения

Муфта КНТп 3х(16–25 мм) используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с бронёй или без неё. Подходит для наружной установки - на опорах, столбах, фасадах зданий, в местах выхода кабеля из земли или труб. Может использоваться как мачтовая муфта - то есть крепится вертикально к опоре. Обеспечивает герметизацию и электроизоляцию конца кабеля, защищая его от влаги, пыли и механических повреждений.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается любая (с бронёй / без брони)
• Температурный режим эксплуатации: –50 C до +50 C
• Относительная влажность: до 98%
• Защита IP: обеспечивается конструкцией (не указана явно, но соответствует условиям наружной установки)
• Метод монтажа: термоусаживание
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта КНТп 3х(16–25 мм) совместима с кабелями, имеющими одножильные или многожильные медные или алюминиевые жилы указанного сечения. Для монтажа требуется:

• Правильно выполненная разделка кабеля (по длине, согласно инструкции производителя)
• Горелка или высокотемпературный фен для равномерного нагрева термоусаживаемых элементов
• Заземление выполняется двумя способами:
  • Для кабелей с бумажной изоляцией - через пружину постоянного давления и терку к металлической оболочке
  • Для кабелей с бронёй - методом пайки к бронелентам

Не требуются наконечники - они не входят в комплект. Конец жилы необходимо подготовить самостоятельно перед сборкой.

Безопасность и стандарты

Муфта КНТп прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификациям ТУ Нева-Транс. Конструкция исключает риск пробоя изоляции даже при повышенной влажности и перепадах температур. Полимерные материалы устойчивы к старению и не поддерживают горение.

Преимущества

• Высокая степень защиты от влаги и пыли благодаря термоусаживанию - плотное прилегание ко всем поверхностям
• Экологически безопасные материалы, не содержащие свинца и других токсичных веществ
• Устойчивость к УФ-излучению - не растрескивается и не выцветает на солнце
• Жильные изоляторы удлиняют пути тока утечки, снижают риск поверхностного пробоя
• Универсальность - один тип муфты работает с кабелями разного типа (бронированные/небронированные, бумажная/пластиковая изоляция)

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - использование вне диапазона недопустимо
• Не предназначен для внутренней установки в закрытых помещениях без необходимости - лучше использовать другие типы муфт
• Требуется точное соблюдение технологии термоусаживания; некорректный прогрев может привести к деформации или плохой герметизации
• Не рекомендовано применение при температуре ниже –50 C - материал становится хрупким
• Отсутствие наконечников в комплекте - потребуется самостоятельная подготовка контактов

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×25 на воздушной ЛЭП
• Подключение кабеля АВВГ 3×16 от к распределительному щиту на стене здания
• Монтаж на мачте трансформаторной подстанции
• Завершение кабеля после прокладки в гофре на открытом участке

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр изоляции
• Обязательно прочитайте инструкцию по термоусаживанию - нагрев должен быть равномерным, начинайте с центральной части муфты
• Для кабелей с бумажной изоляцией обязательно проведите удаление масла и просушку разделки перед установкой
• Проверьте целостность всех компонентов муфты перед работой - особенно жильные изоляторы и терку
• Храните муфту в сухом месте при комнатной температуре - не допускайте длительного воздействия прямого солнечного света до момента монтажа
