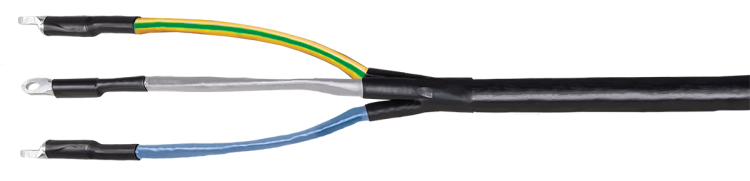

Комплект муфты концевой ПКВтп внутренней установки 3х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN3-1625S

Муфта ПКВтп 3х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания трёхжильных силовых кабелей сечением 16–25 мм2. Применяется во внутренних электроустановках, обеспечивает надёжное соединение с оборудованием через болтовые наконечники. Артикул uzm-xlk1-vn3-1625s.

Назначение и область применения

Муфта ПКВтп 3х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для оконцовывания кабелей на напряжение до 1 кВ. Подходит для подключения кабеля к оборудованию - распределительным щитам, автоматическим выключателям, контактным группам. Предназначена исключительно для внутренней установки: в помещениях, шкафах, камерах, где нет воздействия осадков, прямого солнца и механических повреждений.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 3
• Сечение кабеля: 16–25 мм2
• Тип наконечников: болтовые (готовы к креплению на винтах)
• Тип исполнения: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Изоляция кабеля: ПВХ/СПЭ
• Цвет: черный
• Срок службы: 30 лет

Совместимость и монтаж

Муфта ПКВтп 3х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ совместима с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки: нагревается феном до равномерного усыхания материала. Болтовые наконечники уже установлены - после усадки достаточно затянуть их на клеммах оборудования. Убедитесь, что зачищенная часть жилы попадает в зону наконечника, а изоляция кабеля не перекрывается муфтой.

Безопасность и стандарты

Муфта ПКВтп 3х16/25 с/н или с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Произведена из материалов, устойчивых к старению и электрическому пробою. Не содержит свинца и других токсичных компонентов. Для безопасной работы соблюдайте допустимую температуру окружающей среды - не ниже -40C и не выше +40C.

Преимущества

• Удобство монтажа: готовые болтовые наконечники исключают необходимость опрессовки
• Высокая герметичность: термоусадка плотно облегает кабель, предотвращая попадание влаги
• Стабильность контакта: металлический наконечник обеспечивает надёжную передачу тока
• Долгий срок службы: 30 лет при правильном монтаже и условиях эксплуатации
• Универсальность: поддерживает сечение от 16 до 25 мм2 - одна муфта заменяет несколько вариантов

Ограничения применения

• Не применяется для кабелей с броней, экранированием или металлической оболочкой
• Запрещено использование на открытом воздухе, в сырых помещениях, канализационных колодцах
• Не подходит для многожильных кабелей с гибкими жилами - только одножильные
• Требуется источник тепла (термофен) - нельзя смонтировать без него
• Работает только с кабелями ПВХ/СПЭ изоляции; несовместима с резиновой или бумажной изоляцией

Примеры использования

• Подключение кабеля ВВГ-1 3×25 к входному автомату в распределительном щите
• Оконцовка кабеля АВВГз-1 3×16 перед подключением к частотному преобразователю
• Фиксация выхода кабеля из стенового прохода в цехе с электродвигателями
• Соединение кабеля с клеммной колодкой в системе управления конвейером

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• Защитите место монтажа от пыли и влаги - даже при внутренней установке грязь снижает качество усадки
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - так избежите образования пузырей
• После усадки проверьте плотность прилегания: между муфтой и кабелем не должно быть просветов
• Не используйте открытый пламя - только термофен с регулируемой температурой
• Артикул uzm-xlk1-vn3-1625s - единственный вариант этой модели с болтовыми наконечниками от IEK
