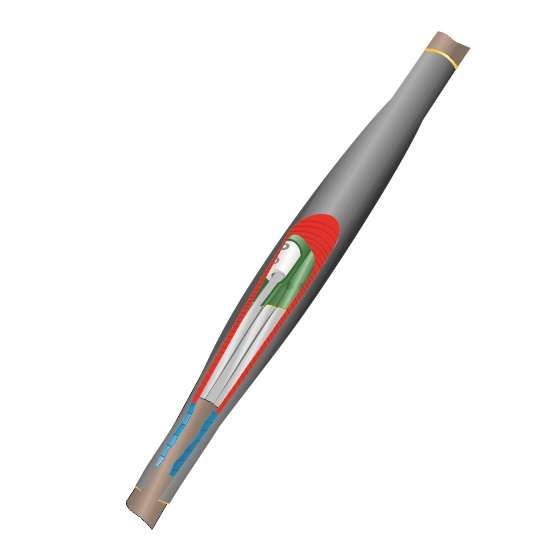

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-3х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040021 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(16-25) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения трёхжильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Устройство обеспечивает герметичность, пожаробезопасность и устойчивость к агрессивным условиям эксплуатации.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(16-25) с болтовыми соединителями используется для создания герметичных и долговечных соединений между участками кабелей сечением 16–25 мм2. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в энергетике, ЖКХ, промышленности - там, где требуется безопасное и надёжное соединение силовых кабелей без брони.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без бумажной)
• Тип муфты: термоусаживаемая
• Материал корпуса: полимер
• Защитный покров: без брони
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Тип соединителей: болтовые
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 3х(16-25) с болтовыми соединителями совместима исключительно с кабелями с пластмассовой изоляцией и без металлической брони. Для установки требуются два конца подготовленных кабелей одинакового сечения (16 или 25 мм2).

Монтаж выполняется методом термоусадки: после сборки всех элементов на кабеле нагревают внешний кожух с помощью газовой горелки или мощного фена (температура около 150–200 C). Клейкий слой внутри кожуха расплавляется и создаёт герметичный шов. Соединители жил затягиваются болтами согласно моменту, указанному в инструкции - перетягивать нельзя.

Перед монтажом необходимо удалить все повреждённые участки изоляции и зачистить жилы до медного провода. Не допускается использование муфты на кабелях с бумажной изоляцией или бронированной конструкцией.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено исполнение нг-LS: материал не распространяет горение и минимизирует выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ

Преимущества

• Герметичность достигается благодаря клеевому слою в термоусаживаемом кожухе - не требует дополнительной герметизации
• Стойкость к влаге и химически активным средам - подходит для прямой закладки в грунт
• Широкий температурный диапазон позволяет использовать в условиях сурового климата
• Безопасность при пожаре - снижена вероятность распространения пламени и образования ядовитых продуктов горения
• Болтовые соединители обеспечивают механически прочное и электрически надёжное соединение жил

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией - риск расслоения и потери герметичности
• Не предназначен для кабелей с броней - отсутствует защитный экран и механизм фиксации брони
• Запрещено применять при температуре ниже –50 C во время монтажа - полимер становится хрупким
• Не рекомендуется для открытой прокладки под прямыми солнечными лучами длительное время - возможна деградация полимера
• Не подходит для кабелей сечением менее 16 мм2 или более 25 мм2 - не обеспечивается плотное прилегание и контакт

Примеры использования

• Соединение кабелей ВВГнг-LS 3×25 при ремонте подземной линии электроснабжения в жилом массиве
• Обустройство ответвлений в кабельном канале промышленного цеха
• Замена повреждённого участка кабеля в тоннеле метрополитена
• Подключение питания к насосной станции через кабель с пластмассовой изоляцией

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 16–25 мм2 - даже небольшое отклонение может нарушить герметичность
• Используйте только специализированный термофен или газовую горелку с регулируемой температурой - обычный бытовой фен недостаточно мощный
• Не торопитесь при нагреве - равномерно прогревайте весь кожух, начиная с центра и двигаясь к краям
• После остывания осмотрите место соединения: если есть вздутия, трещины или непроклеенные участки - замените муфту
• Храните муфту в сухом месте при температуре от –10 C до +30 C - перепады влажности и температуры могут повредить клеевой слой
