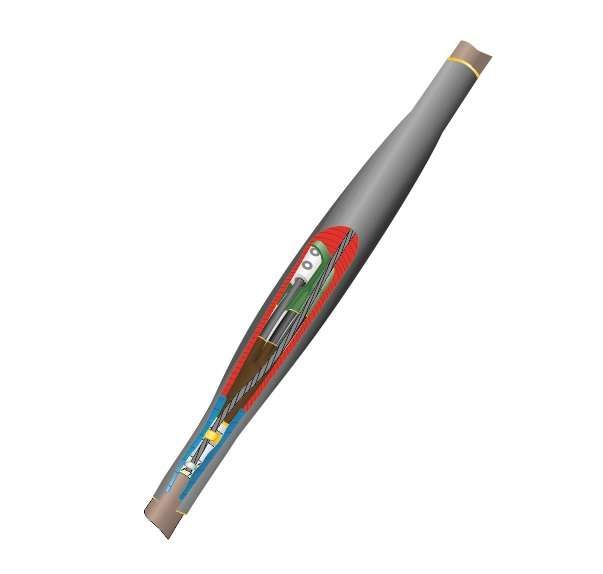

Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010009 Нева Транс

Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010009) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй или без неё. Конструкция обеспечивает герметичность, механическую прочность и долговечность даже в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями используется для соединения трёхжильных силовых кабелей сечением 16–25 мм2. Подходит для кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Применяется в сетях напряжением до 1 кВ включительно.

• Подземная прокладка - прямо в грунт без дополнительных камер;
• Кабельные тоннели, каналы, коллекторы;
• Здания и сооружения с высокой влажностью;
• Промышленные объекты: насосные станции, цеха, энергообъекты.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 16–25 мм2
• Количество жил: 3
• Тип изделия: Соединительная муфта
• Способ монтажа: Термоусадка
• Исполнение: Термоусадочный
• Материал: Полимер (модифицированный)
• Наличие экрана: Да
• Защитный покров: С бронёй (возможно использование с кабелями без брони)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями устанавливается на два конца кабеля методом термоусадки. Для этого используются горелка или высокотемпературный фен - нагрев равномерно сжимает полимерные элементы вокруг кабеля, формируя плотное, герметичное соединение.

• На внешний корпус нанесён клеевой слой - обеспечивает адгезию к поверхности кабеля и исключает попадание влаги;
• Болтовые соединители позволяют надёжно закрепить жилы кабеля внутри муфты;
• Для кабелей с бумажной изоляцией предусмотрено крепление заземляющего провода через пружины давления и терки; для бронированных кабелей - методом пайки;
• Не требует специальных инструментов кроме термофена/горелки и стандартного набора для подготовки кабеля.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России

Преимущества

• Высокая степень защиты IP67 - герметичность достигнута за счёт термоусадки и клеевого слоя;
• Стойкость к перепадам температур - работает в суровых климатических условиях;
• Экологически безопасный материал - не содержит свинец и другие токсичные вещества;
• Универсальность - совместима с кабелями как с бронёй, так и без неё;
• Долгий срок службы - благодаря прочному полимерному корпусу и качественной герметизации.

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - превышение недопустимо;
• Не рекомендовано использовать для многожильных кабелей с числом жил более 3 - муфта рассчитана именно на трёхжильные кабели;
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев может повредить герметичность;
• Не применяется в местах с постоянным воздействием открытого пламени или высокими уровнями радиации.

Примеры использования

• Соединение кабелей КГЭШ 3×25 в подземном распределительном пункте;
• Ремонт повреждённого участка кабеля ААБл 3×25 в кабельном коллекторе тепловой сети;
• Обустройство ответвлений в системе питания насосной станции в условиях высокой влажности;
• Монтаж в холодных регионах - например, в Якутии или на Крайнем Севере, где температура опускается ниже –40 C.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля - 16–25 мм2. Использование кабелей меньшего или большего сечения снижает надёжность соединения;
• При работе в сыром грунте используйте дополнительную гидроизоляцию на входе/выходе кабеля из муфты - хотя сама муфта герметична, места выхода кабеля остаются уязвимыми;
• Нагревайте муфту равномерно, начиная с центральной части и двигаясь к краям - это предотвращает образование воздушных пузырей;
• Проверяйте целостность клеевого слоя после остывания - он должен полностью заполнить все щели между кабелем и корпусом;
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружины - игнорирование этого шага создаёт риск поражения током.
