Муфта кабельная соединительная 1кВ CТп(тк) 3х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010001 Нева Транс

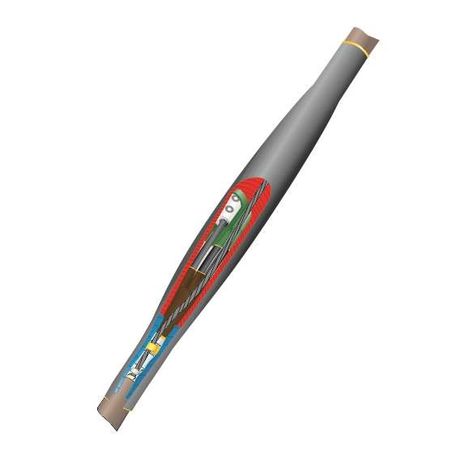

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(16-25 мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010001) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 1 кВ. Применяется в условиях повышенной влажности и широкого диапазона температур, обеспечивает герметичность и механическую прочность даже при прямой закладке в грунт.

Назначение и область применения

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(16-25 мм) с болтовыми соединителями используется для соединения кабелей сечением 16–25 мм2, где требуется сохранить целостность изоляции и защиту от внешних воздействий. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может использоваться как с бронированными, так и с небронированными кабелями. Область применения - энергообъекты, промышленные установки, ЖКХ, транспортные узлы, объекты связи.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабелей: бумажная, пластмассовая
• Способ монтажа: термоусадка
• Исполнение: термоусадочный, с наружным кожухом и клеевым слоем
• Материал корпуса: модифицированный полимер
• Защитный покров: есть (толстостенный термоусаживаемый кожух)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ СТп(тк) 3х(16-25 мм) с болтовыми соединителями совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа используются болтовые соединители, которые обеспечивают качественный электрический контакт между жилами. Процедура сборки:

• Подготовка концов кабелей: зачистка изоляции, удаление брони (при наличии), подготовка жил к соединению;
• Установка болтовых соединителей на жилы, затяжка моментом согласно инструкции;
• Надевание внутренней термоусадочной трубки и равномерное нагревание феном/горелкой до плотного обтягивания;
• Надевание наружного термоусадочного кожуха с клеевым слоем - прогрев до полного заполнения всех щелей и образования герметичного шва;
• Закрепление заземляющего провода: для кабелей с бумажной изоляцией - через пружины и терки; для брони - пайкой.

Не требует специальных инструментов кроме теплогенератора (высокотемпературный фен или газовая горелка). Минимальный радиус изгиба после монтажа - не менее 10×диаметра муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Обеспечивает класс защиты IP67 (пылевлагозащищённая, допускает временное погружение в воду)

Преимущества

• Высокая степень герметизации благодаря клеевому слою на наружном кожухе - исключает попадание влаги и химических агрессивных веществ
• Стойкость к перепадам температур - работает в суровых климатических условиях, включая Арктику
• Универсальность: один тип муфты подходит для кабелей с различной бронёй и типом изоляции
• Экологическая безопасность материала - не содержит свинец, фталаты и другие опасные компоненты
• Долговечность: срок службы более 40 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для кабелей с медной оплеткой вместо брони - возможны проблемы с заземлением
• Не рекомендовано использование при температурах ниже –50 C во время монтажа - материал становится хрупким
• Требуется точное соответствие сечения кабеля: 16–25 мм2. Кабели меньшего или большего сечения использовать нельзя - риск потери герметичности
• Не предназначен для открытой прокладки на воздухе без дополнительной защиты от УФ-излучения - длительное воздействие света снижает долговечность полимера

Примеры использования

• Соединение кабелей АСБ в подземной распределительной камере на ТЭЦ
• Перемычка между двумя участками кабельной линии ВВГнг в тоннеле метрополитена
• Ремонт повреждённого участка кабеля ААБл в районе насосной станции
• Подключение питания к цеховым механизмам в холодильном комплексе с постоянной влажностью

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте микрометр, чтобы точно определить диаметр жилы
• При работе в сыром помещении или зимой согрейте муфту перед установкой до комнатной температуры - это предотвращает образование конденсата внутри
• Нагревайте кожух равномерно, начиная с середины и двигаясь к краям - это гарантирует одновременную усадку и лучший адгезионный эффект
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружины - игнорирование этого шага нарушает нормы безопасности
• Проверяйте наличие всех элементов комплекта: три болтовых соединителя, два термоусадочных элемента (внутренний и наружный), заземляющие устройства, инструкция
• После монтажа проведите контрольное измерение сопротивления изоляции - это обязательный этап для подтверждения качества соединения
