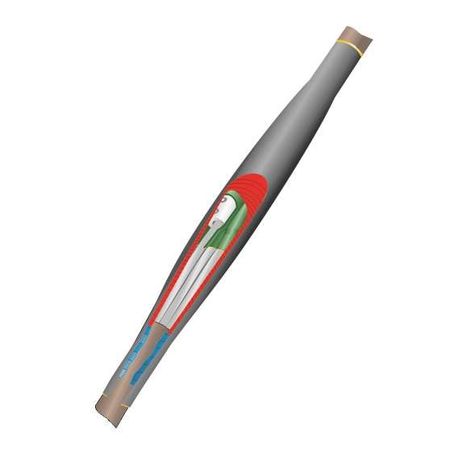

Муфта кабельная соединительная 1кВ ПСТ(тк) 4х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010013 Нева Транс

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(16-25 мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010013) предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией и сечением 16–25 мм2 на напряжение до 1 кВ. Подходит для прямой укладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(16-25 мм) с болтовыми соединителями используется для создания ответвления или восстановления целостности кабельной линии между двумя участками. Применяется там, где требуется прочное, долговечное и защищённое соединение: в - and underground cable networks, industrial facilities, substations, and infrastructure projects with high moisture or temperature exposure.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 4
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип соединения: болтовые контакты
• Тип корпуса: термоусаживаемый с клеевым слоем
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(16-25 мм) с болтовыми соединителями совместима исключительно с кабелями с пластмассовой изоляцией и без металлической брони. Для установки требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусаживающихся элементов;
• Подготовленные концы кабелей: зачистка изоляции, удаление экрана, правильная расстояние между жилами;
• Закручивание болтовых соединителей согласно моменту затяжки, указанному в инструкции производителя.

Не допускается использование с кабелями с бумажной, маслонаполненной или бронированной конструкцией. Установка возможна в любых условиях - даже при прямом контакте с грунтом, в канализациях или тоннелях.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ ПСТ(тк) 4х(16-25 мм) с болтовыми соединителями прошла государственные испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует нормам безопасности по предотвращению пробоя, перегрева и попаданию влаги внутрь соединения. Клейкий слой на внешнем кожухе обеспечивает герметизацию без необходимости дополнительной изоляции.

Преимущества

• Высокая механическая и электроизоляционная прочность благодаря термоусаживаемому полимеру;
• Полная герметизация - защита от воды, пыли, химических воздействий;
• Широкий рабочий температурный диапазон позволяет применять в суровых климатических условиях;
• Экологически безопасный материал - не содержит свинец и другие токсичные вещества;
• Надёжность соединений через болтовые контактные элементы - минимизирует риск окисления и потери проводимости.

Ограничения применения

• Не для кабелей с бронированием (например, АВБбШв, ВБбШв);
• Не рекомендовано использовать с кабелями сечением менее 16 мм2 или более 25 мм2 - не гарантируется плотное прилегание и герметичность;
• Требуется точное соблюдение технологии термоусаживания: недостаточный прогрев вызывает трещины, перегрев - деформацию;
• Не предназначен для постоянного погружения в воду - хотя IP-защита высока, длительное давление жидкости может повлиять на срок службы.

Примеры использования

• Соединение кабелей питания на насосных станциях в водоочистных сооружениях;
• Восстановление повреждённого участка кабельной линии в городском кабельном канале;
• Обустройство ответвлений к освещению в парках, на автостоянках, в тоннелях метрополитена;
• Монтаж временных сетей на строительных площадках с последующей передачей в постоянную эксплуатацию.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль; оптимально, чтобы жила точно вошла в болтовой соединитель без люфта;
• При работе в сыром месте - протрите поверхность кабеля сухой тканью перед одеванием муфты;
• Нагревайте термоусаживаемый кожух равномерно, начиная с центра и двигаясь к краям - так снижаются риски образования воздушных пузырей;
• Проверяйте качество затяжки болтов после остывания - при необходимости подтяните с использованием динамометрического ключа;
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - избегайте прямого солнечного света и повышенной влажности.
