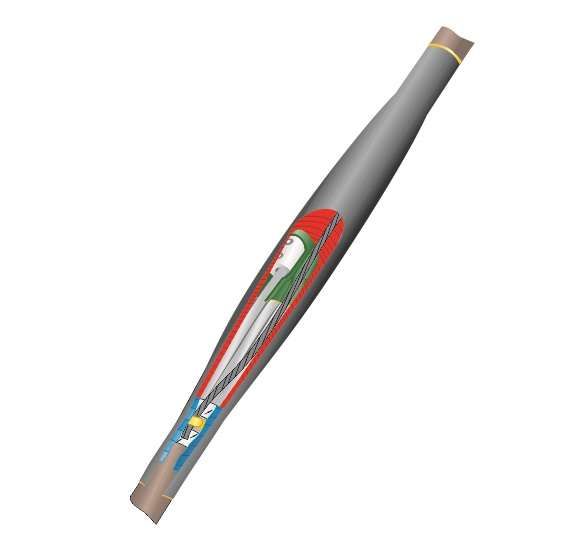

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-3х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040009 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(16-25) с болтовыми соединителями от Нева-Транс Комплект - это термоусаживаемая соединительная муфта для трёхжильных силовых кабелей сечением 16–25 мм2 и напряжением до 1 кВ. Она обеспечивает герметичное, прочное и пожаробезопасное соединение, подходящее для прокладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(16-25) с болтовыми соединителями используется для соединения трёхжильных кабелей с пластмассовой изоляцией и бронёй. Применяется там, где требуется надёжное, долговечное и безопасное соединение: подземные кабельные линии, кабельные каналы, тоннели, коллекторы, камеры и другие закрытые помещения. Подходит для энергообъектов, промышленных установок, ЖКХ, метрополитенов и объектов с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабелей: 16–25 мм2 (для каждой жилы)
• Количество жил: 3
• Тип соединения: болтовые соединители для токоведущих жил
• Тип изоляции: термоусаживаемая с клеевым слоем
• Защита от внешней среды: IP67 (пылевлагозащищённая, устойчивая к кратковременному погружению)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материалы не поддерживают горение (нг), с низким дымо- и газовыделением (LS)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(16-25) с болтовыми соединителями совместима только с кабелями того же типа: трёхжильными, с пластмассовой изоляцией и металлической бронёй. Кабели должны иметь одинаковое сечение в пределах 16–25 мм2. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусаживающихся элементов
• Инструменты для зачистки и подготовки концов кабеля
• Ключи для затяжки болтовых соединителей (не входят в комплект)
• Заземляющие пружины и терки (входят в комплект) для соединения с бронёй

Не допускается использование муфты на кабелях без брони, с бумажной изоляцией или с другим числом жил. Установка возможна только после точного соблюдения технологии термоусаживания - перегрев или недогрев снижают герметичность.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-3х(16-25) с болтовыми соединителями изготовлена из материалов, не распространяющих горение (нг) и с минимальным выделением дыма и токсичных газов (LS). Соответствует обязательным нормам пожарной безопасности РФ. Прошла независимые испытания и имеет действующие сертификаты соответствия ГОСТ и ТУ Нева-Транс. Конструкция исключает образование внутренних воздушных полостей, что повышает электрическую прочность и срок службы.

Преимущества

• Высокая механическая и электрическая надёжность благодаря болтовым соединителям вместо опрессовки
• Полную герметичность гарантирует толстостенный термоусаживаемый кожух с клеевым слоем
• Устойчивость к влаге, химическим воздействиям и перепадам температур
• Экологическая безопасность: отсутствие выделений при возгорании позволяет использовать в замкнутых пространствах
• Поддержание работоспособности при минусовых температурах до –50 C
• Встроенные средства заземления (пружины и терки) исключают необходимость дополнительных деталей

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2
• Не рекомендуется применять на кабелях с алюминиевой жилой - только медные
• Запрещено монтировать при температуре ниже –20 C без предварительного прогрева кабеля и муфты
• Не предназначен для открытой прокладки на воздухе без защиты от УФ-лучей
• Не следует использовать в местах с частыми вибрациями или ударными нагрузками без дополнительной фиксации

Примеры использования

• Соединение кабелей ВВГнг-LS 3×25 между распределительными щитами в -камере метро
• Обход участка поврежденного кабеля в кабельном тоннеле промзоны
• Ремонт ответвления питания насосной станции в условиях высокой влажности
• Монтаж ввода в подвал многоквартирного дома с использованием бронированного кабеля

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля указанному в названии - 16–25 мм2. Отклонение даже на 2 мм2 может вызвать перегрев контактов.
• Частая причина отказа - некачественная зачистка брони перед установкой заземления. Обязательно удалите оксиды и плотно прижмите пружины к голому металлу.
• При работе в холодную погоду (до –30 C) согрейте муфту и кабель до +10…+15 C хотя бы за час до начала работы.
• Не используйте обычный строительный фен - нужен специализированный термофен с регулировкой температуры и равномерным потоком тепла.
• После завершения монтажа осмотрите все швы: они должны быть однородно собраны, без пузырей и вздутостей. Это показатель правильного нагрева.
• Хранить муфту можно при температуре от –20 C до +30 C, в сухом месте, без прямого света. Срок годности - 3 года с момента производства.
