Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010021 Нева Транс

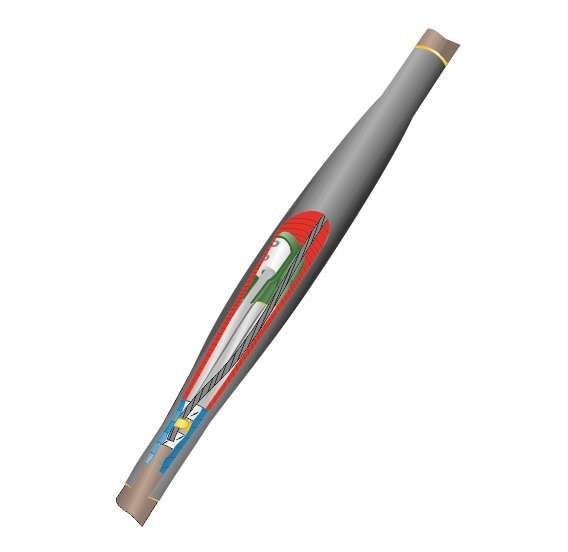

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(16-25мм) с болтовыми соединителями от Нева-Транс Комплект - это термоусадочное соединение для трёхжильных силовых кабелей с пластмассовой изоляцией, рассчитанное на работу в условиях повышенной влажности и широкого диапазона температур. Артикул 22010021 обеспечивает надёжное соединение кабелей сечением 16–25 мм2 без брони.

Назначение и область применения

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(16-25мм) с болтовыми соединителями применяется для соединения трёхжильных силовых кабелей с пластмассовой изоляцией, работающих на напряжение до 1 кВ. Подходит для установки в грунте, кабельных каналах, тоннелях и коллекторах. Не требует специальных условий по уровню прокладки. Применяется там, где важна долговечность и герметичность соединения - например, на участках подземной прокладки, в помещениях с высокой влажностью или на объектах энергообеспечения.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: 16–25 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита от внешних воздействий: без брони, с наружным термоусадочным кожухом и клеевым слоем
• Заземление: реализуется через пружины постоянного давления и терки для крепления к бронелентам кабеля

Совместимость и монтаж

Муфта совместима исключительно с кабелями с пластмассовой изоляцией, без металлической брони. Для работы требуется наличие двух концов кабеля с зачищенными жилами и бронелентами. Установка выполняется путём равномерного нагрева всех элементов муфты с помощью газовой горелки или мощного фена (температура около 140–180 C). Клеевой слой на кожухе активируется при нагреве - он заполняет все микрозазоры, обеспечивая герметичность. Соединители выполнены в виде болтовых контактов - они позволяют надёжно закрепить медные жилы кабеля друг с другом. После сборки необходимо проверить плотность усадки и целостность изоляции.

Безопасность и стандарты

Муфта кабельная соединительная 1кВ ПСТ(б)-(тк) 5х(16-25мм) с болтовыми соединителями соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Полимерный материал не содержит токсичных веществ, что делает изделие экологически безопасным при использовании и утилизации.

Преимущества

• Высокая степень защиты IP67 благодаря термоусадочному кожуху с клеевым слоем - предотвращает попадание воды и пыли
• Стабильная механическая прочность даже при перепадах температур
• Не требует сварки или опрессовки - соединение осуществляется болтовыми контактами
• Готовый комплект - всё необходимое для монтажа в одной упаковке
• Поддерживает длительную эксплуатацию в агрессивных средах - в том числе во влажном грунте

Ограничения применения

• Не кабели с бумажной изоляцией - указано в документации, хотя в некоторых источниках встречается противоречие; точнее использовать только с пластмассовой изоляцией
• Не предназначен для кабелей с броней - использование с бронированными кабелями нарушит герметичность и снижает срок службы
• Требует наличия оборудования для термоусадки - обычный бытовой фен недостаточно мощный
• Не рекомендовано применение при температурах ниже –50 C - возможна хрупкость материала
• Не допускается многократное вскрытие и повторное использование после монтажа

Примеры использования

• Соединение кабелей питания на насосных станциях в подвале
• Обход повреждённого участка кабельной линии в парке или на автостоянке
• Прокладка сети освещения в городских тоннелях
• Ремонт кабельных трасс в промышленных цехах с высокой влажностью
• Переход между двумя участками кабельной трассы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 16–25 мм2. Использование меньших или больших жил приведёт к плохому контакту или перегреву
• Чистите поверхности жил и бронелент перед установкой - оксиды и грязь снижают качество соединения
• Нагревайте муфту равномерно, начиная с центральной части и двигаясь к краям - так избежите образования пузырей
• Проверяйте плотность усадки: кожух должен полностью облегать кабель без вздутостей
• После монтажа проведите тест на сопротивление изоляции - это обязательная процедура для гарантии безопасности
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение может изменить эластичность полимера
