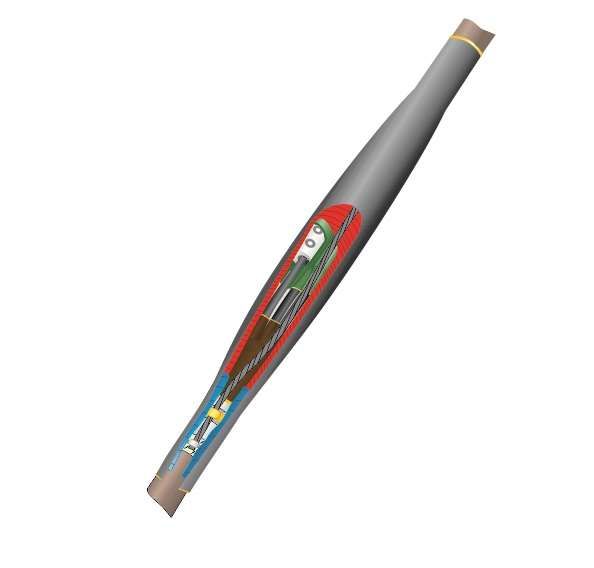

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-3х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040001 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(16-25) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для герметичного соединения трёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах с ограниченным доступом.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(16-25) с болтовыми соединителями используется для соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Обеспечивает долговременную герметичность и безопасность даже при высокой влажности воздуха.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная / пластмассовая
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: наличие брони у кабеля допускается
• Тип соединителей: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(16-25) с болтовыми соединителями совместима с кабелями, имеющими бумажную или пластмассовую изоляцию и любую тип брони (стальная лента, проволока). Для установки требуется:

• Подготовленные концы кабелей с зачищенной изоляцией и бронёй;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Зажимы и инструменты для затяжки болтовых соединений;
• Средства защиты при работе с открытым пламенем.

На внешний кожух нанесён клеевой слой - он обеспечивает плотное прилегание к поверхности кабеля после усадки. Соединители болтового типа позволяют надёжно соединить медные жилы без сварки или опрессовки. Для кабелей с бумажной изоляцией предусмотрено крепление заземления через пружины давления и терки; для бронированных кабелей - методом пайки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг)
• Низкий уровень дымо- и газовыделения (LS)
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Высокая степень герметизации благодаря термоусадке и клеевому слою - исключает попадание влаги и пыли
• Стойкость к перепадам температур - работает в суровых климатических условиях
• Экологическая безопасность: материалы не выделяют токсичных веществ при нагреве или возгорании
• Универсальность: подходит как для бронированных, так и для небронированных кабелей
• Болтовые соединители обеспечивают механически прочное и долговечное электрическое соединение

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ
• Не рекомендован для использования в условиях постоянного воздействия открытого пламени или высоких температур выше +50 C
• Требует точного соблюдения технологии термоусадки - некорректный нагрев снижает герметичность
• Не подходит для кабелей с сечением менее 16 мм2 или более 25 мм2
• Не применяется для соединения одножильных или четырёхжильных кабелей - только трёхжильные

Примеры использования

• Соединение кабелей питания на подземных участках ЛЭП
• Обустройство ответвлений в кабельных коллекторах промышленных объектов
• Ремонт повреждённых участков кабельных линий в тоннелях метро
• Подключение силового оборудования на тепловых станциях и насосных станциях
• Прокладка в районах с высокой влажностью и сезонными заморозками

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 16–25 мм2 - использование вне этого диапазона недопустимо
• При термоусадке нагревайте равномерно, начиная с центра муфты, чтобы избежать образования воздушных пузырей
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружины давления - игнорирование этого шага нарушает безопасность
• Проверяйте целостность клеевого слоя перед установкой - повреждённый слой требует замены муфты
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах может изменить свойства полимера
• Используйте только рекомендованные инструменты для затяжки болтов - переусиливать нельзя, это повредит контакт
