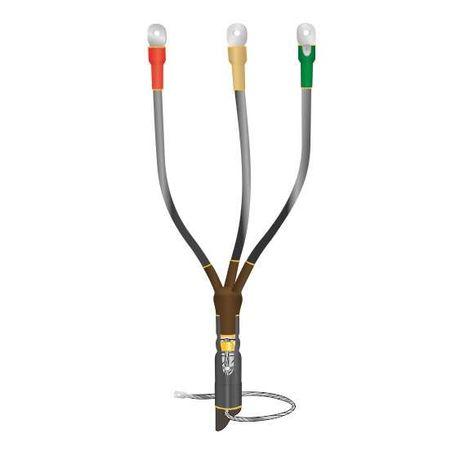

Муфта кабельная концевая внутр. установки 1кВ 1КВТпНнг-LS-3х(16-25) с болт. наконечн. Нева-Транс Комплект 22040041 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(16-25) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 16–25 мм2. Применяется во внутренних установках, где важны пожаробезопасность и долговечность соединения.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(16-25) с болтовыми наконечниками используется для завершения трёхжильных кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1000 В. Подходит для монтажа в помещениях любой степени влажности - в распределительных щитах, трансформаторных подстанциях, кабельных колодцах, цехах и других закрытых объектах энергообеспечения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием горелки или фена
• Наличие наконечников: болтовые, для подключения к шинам и оборудованию
• Защитный покров: есть (для работы с бронированными кабелями)
• Заземление: обеспечивается через пружинный контакт для кабелей с бумажной изоляцией; для брони - пайка

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(16-25) с болтовыми наконечниками совместима с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными, у которых сечение жил находится в пределах 16–25 мм2. Для монтажа требуется подготовить разделку кабеля по технологии термоусадочных муфт:

• Снять внешнюю оболочку и броню (при наличии);
• Обеспечить доступ к жилам и экрану;
• Надеть элементы муфты в порядке сборки;
• Прогреть термоусадочные трубки равномерно с помощью газовой горелки или фена до плотного облегания;
• Закрепить болтовые наконечники на жилах и подключить к коммутирующему устройству.

Не допускается использование механических средств затяжки вместо термоусадки - это снижает степень защиты IP и прочность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимизируют образование дыма и токсичных газов при нагреве
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Подтверждённые сертификаты соответствия

Преимущества

• Высокая герметизация за счёт термоусадки - исключает попадание влаги и пыли
• Стойкость к перепадам температур - работает даже в холодных неотапливаемых помещениях
• Экологическая безопасность - материалы не выделяют опасных веществ при возгорании
• Встроенные болтовые наконечники - экономят время на подключение, обеспечивают надёжный контакт
• Универсальная совместимость - подходит как для бронированных, так и для небронированных кабелей

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от UV-лучей и осадков
• Не рекомендован для кабелей с сечением менее 16 мм2 или более 25 мм2 - возможен риск повреждения изоляции или плохого контакта
• Требуется точное соблюдение технологического процесса термоусадки - недостаточный прогрев снижает качество уплотнения
• Не применяется в средах с химически активными парями или маслом - материал не рассчитан на такие воздействия
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 3×25 перед подключением к автоматическому выключателю в распределительном щите
• Завершение кабеля ВВГ 3×16 в кабельной камере тепловой станции
• Монтаж на выходе силового трансформатора с выводом в ящик управления
• Подготовка кабеля к подключению к частотному преобразователю в цехе с повышенной влажностью

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 16–25 мм2 - используйте штангенциркуль
• При работе с бронированным кабелем обязательно выполните заземление: пружинный контакт - для бумажной изоляции, пайка - для бронелент
• Используйте только профессиональный термофен с регулировкой температуры - бытовые устройства не дают нужного равномерного нагрева
• Не снимайте защитную плёнку с наконечников до момента подключения - она предохраняет от окисления
• Проверьте целостность термоусадочных элементов до начала работ - наличие трещин или деформаций требует замены муфты
• После монтажа проведите контрольный осмотр: все слои должны быть плотно прилегают, без воздушных пузырей
