Муфта кабельная концевая внутр. установки 1кВ КВТп 3х(16-25мм) без наконечн. Нева-Транс Комплект 22020001 Нева Транс

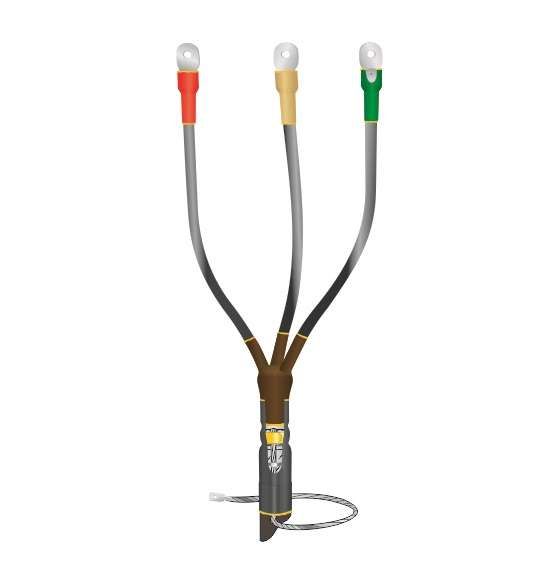

Муфта кабельная концевая внутренней установки 1 кВ КВТп 3х(16–25 мм) без наконечников — это термоусаживаемая муфта от Нева-Транс Комплект (артикул 22020001), предназначенная для герметичного оконцевания трёхжильных силовых кабелей сечением 16–25 мм² и напряжением до 1 кВ. Подходит для внутреннего монтажа в помещениях любой влажности.

Назначение и область применения

Муфта КВТп 3х(16–25 мм) используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется исключительно во внутренних установках — в распределительных щитах, трансформаторных подстанциях, кабельных камерах, цехах и других закрытых помещениях. Не предназначена для улицы, подземной прокладки или влажных сред вне зданий.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм²
• Количество жил: 3
• Тип исполнения: термоусадочный
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 °C до +50 °C
• Способ монтажа: нагрев с помощью газовой горелки или фена
• Защитный покров: наличие брони (муфта совместима с кабелями как с броней, так и без неё)
• Наконечники: отсутствуют — требуется предварительная подготовка жил

Совместимость и монтаж

Муфта КВТп 3х(16–25 мм) устанавливается после выполнения классической разделки кабеля: удаление внешней оболочки, брони, изоляции жил и зачистка токоведущих частей. Для монтажа необходимо:

• Подготовить кабель по рекомендациям производителя (длина разделки указана в инструкции)
• Нагреть термоусадочные элементы равномерно газовой горелкой или феном (температура ~150–200 °C)
• Закрепить заземляющий провод: для кабелей с бумажной изоляцией — через пружину и терку; для кабелей с броней — пайкой к бронелентам

Не допускается использование муфты без предварительной проверки сечения кабеля — выход за диапазон 16–25 мм² снижает герметичность и механическую прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасный материал — не содержит свинца и фталатов

Преимущества

• Высокая степень защиты IP67 — обеспечивает герметичность от пыли и влаги
• Стойкость к перепадам температур — работает в условиях от –50 °C до +50 °C
• Гибкая адаптация к кабелям с различным типом брони
• Надёжное крепление заземления — пружинный контакт и пайка обеспечивают долговечность
• Легкий и быстрый монтаж при наличии инструментов

Ограничения применения

• Не применяется на открытом воздухе, в канализационных колодцах, на улице или в сырых наружных шкафах
• Не подходит для кабелей сечением менее 16 мм² или более 25 мм²
• Требует наличия оборудования для термоусадки — горелки или фена с регулируемой температурой
• Не имеет встроенных наконечников — жилы должны быть подготовлены заранее (обжаты или запаяны)
• Не рассчитана на многократное вскрытие или демонтаж — одноразовое использование

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×25 в распределительном щите производственного цеха
• Завершение кабеля КГ 3×16 перед подключением к двигателю в закрытой электромашинной комнате
• Соединение кабеля АВВГ 3×25 с броней в кабельной камере подстанции

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля — даже небольшое отклонение (например, 24 мм² вместо 25) может повлиять на плотность усадки
• Используйте только качественный термофен с точным контролем температуры — перегрев разрушает полимер, недостаточный прогрев оставляет воздушные пузыри
• При работе с кабелями с бумажной изоляцией — убедитесь, что пружина заземления правильно прижата к медному экрану, а не к броне
• Для кабелей с броней — пайка должна выполняться с использованием канифоли и оловянно-свинцового припоя, не допускается холодная пайка
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное воздействие холода ниже –20 °C может сделать полимер хрупким
