Муфта кабельная концевая внутр. установки 1кВ КВТп 3х(70-120мм) без наконечн. Нева-Транс Комплект 22020003 Нева Транс

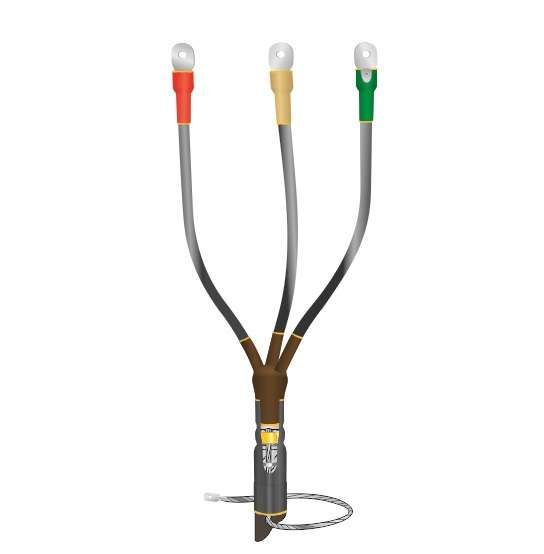

Муфта кабельная концевая для внутренней установки 1кВ КВТп 3х(70-120мм) без наконечников - это термоусадочное устройство для герметичного и надёжного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2, предназначенное для внутреннего монтажа в помещениях. Произведённая компанией Нева-Транс Комплект, муфта КВТп обеспечивает механическую и электроизоляционную защиту конца кабеля, сохраняя работоспособность при перепадах температур.

Назначение и область применения

Муфта КВТп используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1 кВ. Применяется исключительно во внутренних установках - в помещениях любых категорий влажности: кабельных камерах, распределительных щитах, трансформаторных подстанциях, цехах, подвалах. Не предназначена для улицы, подземной прокладки или влажных сред вне зданий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 70–120 мм2 (поддерживает сечения 70, 95, 120 мм2)
• Количество жил: 3
• Тип исполнения: термоусадочный
• Метод монтажа: термоусадка с использованием газовой горелки или фена
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие брони в кабеле допускается
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина+терка)

Совместимость и монтаж

Муфта КВТп совместима с кабелями типа АСБ, ААБл, ВВГ, NYM, АВВГ и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа требуется предварительная разделка кабеля: удаление внешней оболочки, брони (при наличии), изоляции жил и зачистка жил до нужной длины. Все элементы муфты (основная трубка, термоусадочные колпачки, пружина заземления, терка) входят в комплект. Монтаж выполняется нагревом горелкой или феном до равномерной усадки - без перегрева. После усадки образуется плотное, водонепроницаемое соединение.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Производится по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасен: не содержит свинец, хлорированные полимеры и другие запрещённые вещества

Преимущества

• Высокая герметичность после термоусадки - предотвращает попадание влаги и пыли
• Широкий диапазон сечений (70–120 мм2) позволяет использовать одну муфту для нескольких типов кабелей
• Стойкость к широкому температурному диапазону - работает даже в холодных подвалах зимой
• Простота монтажа: все компоненты в одном комплекте, не требуют дополнительных материалов
• Надёжное заземление: два способа крепления - пружина для бумажной изоляции, пайка для брони

Ограничения применения

• Не применяется для наружной установки, в сырых местах вне зданий, в канализациях, тоннелях
• Не подходит для кабелей с алюминиевой жилой - только медные
• Не используйте для кабелей сечением менее 70 мм2 или более 120 мм2 - возможна недостаточная усадка или повреждение
• Требует наличия оборудования для термоусадки (горелка/фен); нельзя монтировать без нагрева
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или высоких температур выше +50 C

Примеры использования

• Оконцевание кабеля АСБ 3×95 перед подключением к шинам в распределительном щите
• Завершение кабеля ВВГ 3×120 в кабельной камере подстанции
• Подключение кабеля ААБл 3×70 к трансформатору внутри цехового помещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не превышайте 120 мм2, не используйте для 50 мм2
• Обязательно выполните правильную разделку: длина зачищенных жил должна точно соответствовать указаниям в инструкции
• При нагреве двигайте горелку равномерно - не задерживайтесь на одном месте, чтобы не прожечь полимер
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину и терку для заземления; для бронированного - паяйте контакт
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не замораживайте и не перегревайте до монтажа
• Проверьте целостность усадочных элементов перед установкой - трещины или деформации недопустимы
