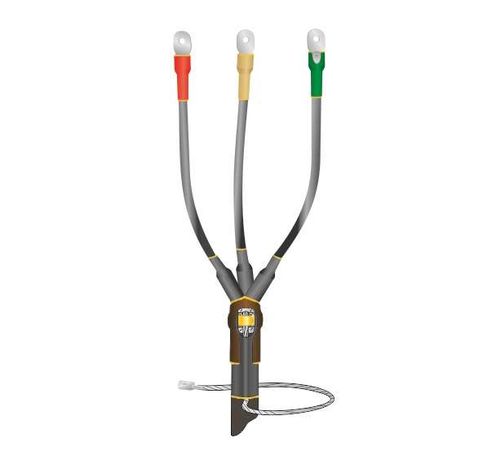

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22020144 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбН-3х(150-240) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2 и бронированием на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и механическое крепление токоведущих жил через болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(150-240) используется для завершения кабельных линий - то есть создания безопасного перехода от кабеля к оборудованию: распределительному щиту, трансформатору, двигателю или другому устройству. Применяется там, где требуется герметизация конца кабеля, защита от влаги, пыли и механических повреждений.

• Подходит для кабелей с пластмассовой изоляцией и металлической броней
• Работает в условиях повышенной влажности и перепадов температур
• Используется как в закрытых помещениях (цеха, подвалы, распределительные пункты), так и на открытой территории (электростанции, ЛЭП, трансформаторные будки)

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2 - одна муфта покрывает все три значения
• Количество жил: 3
• Тип изоляции: термоусаживаемая, из модифицированного полимера
• Температурный режим эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Тип соединения: болтовые наконечники - внутренняя и внешняя установка
• Заземление: предусмотрено крепление к броне с помощью пружины давления и терки

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(150-240) совместима с любыми трёхжильными силовыми кабелями указанного сечения и типа изоляции. Для монтажа требуется подготовленная разделка кабеля:

• Снять внешнюю оболочку и броню с нужным запасом
• Обработать поверхность брони перед установкой заземляющего элемента
• Установить термоусаживаемые трубки и колпачки вокруг жил и корпуса
• Равномерно прогреть всю конструкцию газовой горелкой или феном до плотного облегания
• Затянуть болтовые наконечники на жилах согласно моменту затяжки, указанному в документации

Не требует специальных инструментов кроме термофена/горелки, отвёртки и инструментов для разделки кабеля.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинец и другие токсичные вещества
• Устойчива к УФ-излучению и атмосферным осадкам - не растрескивается на солнце

Преимущества

• Универсальная - одна модель подходит сразу для трёх сечений кабеля (150, 185, 240 мм2)
• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги
• Автоматическое заземление брони через пружину - снижает риск ошибки при монтаже
• Работает в суровых климатических условиях - от Arctic до тропиков
• Не требует периодического обслуживания после установки

Ограничения применения

• Не применяется для кабелей без брони - требует наличия металлической оплетки для заземления
• Не предназначен для многожильных кабелей с числом жил более трёх
• Не допускается использование при температуре ниже –50 C - материал становится хрупким
• Не рекомендовано применение в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Требует точного соблюдения технологии термоусадки - недостаточный нагрев приведёт к плохой адгезии

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×240 на выходе из распределительного шкафа
• Подключение кабеля АВБбШв 3×185 к трансформатору на открытой подстанции
• Завершение линии питания насосной станции в сыром цеху с высокой влажностью
• Монтаж на конце кабеля, ведущего к частотному преобразователю в холодном регионе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшая разница может нарушить герметичность
• Используйте только термофены с регулировкой температуры - обычные бытовые фены не подходят
• При работе на улице защищайте место монтажа от ветра и осадков во время нагрева
• Не забудьте правильно расположить терку и пружину заземления - они должны плотно прилегать к броне
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное замораживание снижает эластичность материалов
• Проверяйте наличие всех компонентов в комплекте перед началом работы - особенно болтовые наконечники и заземляющие элементы
