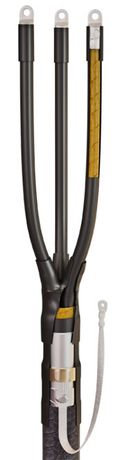

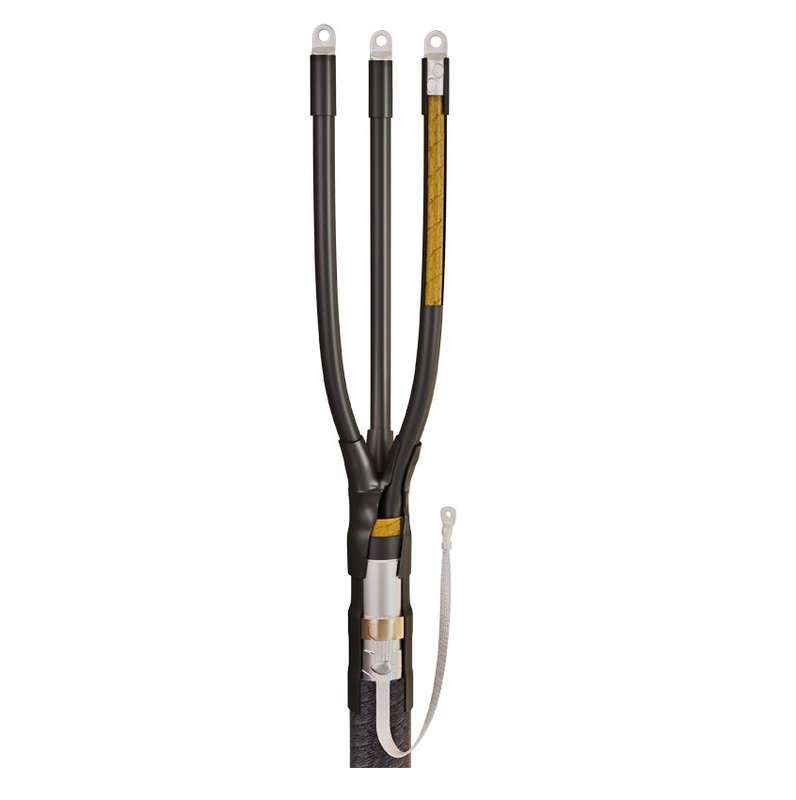

Муфта кабельная концевая 1кВ 3КВНТп-1-150/240-Б КВТ 57899

Муфта кабельная концевая 3КВНТп-1-150/240-Б с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания трёхжильных силовых кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, обеспечивает герметичность, механическую прочность и надёжное заземление. Артикул 57899 используется там, где требуется долговременная работа в сложных условиях - от холодных открытых площадок до сырых помещениях.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-150/240-Б с болтовыми наконечниками применяется для завершения трёхжильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Она защищает место оконцовки от влаги, пыли и механических воздействий. Устройство подходит как для внутрипомещенческого, так и для наружного монтажа - даже при экстремальных температурах.

• Работает с кабелями типов: ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и другими аналогами;
• Не требует специальной защиты корпуса - материал устойчив к УФ-излучению и осадкам;
• Идеальна для энергообъектов, распределительных пунктов, подстанций, промышленных линий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение жил: 150–240 мм2
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВНТп-1-150/240-Б с болтовыми наконечниками совместима с кабелями без брони и с броней из стали или алюминия. Для монтажа используется термоусадка - нагрев пропановой горелкой ПГ (КВТ). После нагрева все элементы плотно облегают кабель, образуя единый герметичный узел.

Комплектация

• Перчатки и концевые манжеты с термоплавким клеем - обеспечивают герметичность;
• Поясная манжета с клеевым слоем - усиливает изоляцию;
• Болтовые наконечники - готовы к подключению без доп.обработки;
• Пружина постоянного давления - для заземления на металлической оболочке кабеля.

Заземление

На кабели с бронью из стали или алюминия обязательна установка дополнительного комплекта заземления КМПБ. Прямая пайка к броне запрещена - она может повредить бумажную изоляцию. Пружина гарантирует надёжный контакт без теплового воздействия.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022;
• Произведено по ТУ 3599-006-97284872-2006;
• Материалы не выделяют токсичные газы при возгорании (безгалогеновые);
• Выдерживает широкий диапазон температур - работает зимой и летом;
• Защита IP67 достигается благодаря герметизации термоплавким клеем.

Преимущества

• Универсальная комплектация - можно использовать как болтовые, так и опрессовочные наконечники;
• Автоматическая герметизация - клей сам расплавляется и заполняет микрозазоры;
• Экономия времени - пружина заземления снижает трудозатраты на подключение;
• Устойчивость к внешним факторам - UV-защита, морозостойкость, влагонепроницаемость;
• Надёжность - материалы проверены многими годами эксплуатации в реальных сетях.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо;
• Требуется точное соблюдение технологии термоусадки - пере- или недо-нагрев приведёт к отказу;
• На кабелях с броней обязательно использование дополнительного комплекта КМПБ - без него заземление будет ненадёжным;
• Не рекомендовано применение в местах с постоянными химическими воздействиями (например, в цехах с агрессивными жидкостями).

Примеры использования

• Оконцовка кабеля ААБл перед входом в распределительный щит на улице;
• Завершение линии питания насосной станции с кабелем АСБл;
• Подключение кабеля ААШв к автомату в подвале многоэтажного дома;
• Монтаж на воздушных переходах между зданиями - благодаря устойчивости к погоде.

Практические советы

• Перед монтажом удалите всю влагу с кабеля - особенно важно при работе с бумажной изоляцией;
• Проверьте соответствие сечения кабеля (150–240 мм2): слишком маленькая жила не фиксируется, большая - деформирует муфту;
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва головок;
• При монтаже на бронированном кабеле всегда устанавливайте КМПБ - экономия на этом компоненте опасна;
• Не закрывайте муфту 3КВНТп-1-150/240-Б сbolтовыми наконечниками кожухом - она уже полностью герметична; лишняя оболочка затрудняет диагностику.
