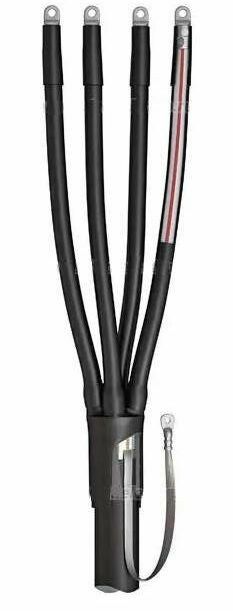

Муфта кабельная концевая 1кВ 4ПКТп(б)-1-150/240-Б с болт. наконечн. КВТ 57789

Муфта кабельная концевая 4ПКТп(б)-1-150/240-Б с болтовыми наконечниками КВТ предназначена для надёжного оконцевания четырёхжильных силовых кабелей с пластмассовой изоляцией и бронёй, рассчитана на работу при напряжении до 1 кВ. Применяется как внутри, так и снаружи помещений. Этот тип муфты сочетает высокую степень защиты IP67, термоусадочную технологию и готовый комплект болтовых наконечников, что делает её удобным решением для профессионального монтажа.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-150/240-Б с болтовыми наконечниками КВТ используется для завершения четырёхжильных кабелей с изоляцией из ПВХ, СПЭ или ЭПР - как с бронёй, так и без неё. Подходит для кабелей типа (А)ВБбШв, (А)ПвБбШв, (А)ВВГ, NYM, NYY, РПГ и других аналогичных. Устройство применяют там, где требуется герметичное и долговечное оконцевание: распределительные щиты, трансформаторные подстанции, кабельные трассы, наружные точки подключения оборудования. Может использоваться как для внутреннего, так и для наружного монтажа благодаря устойчивости материалов к UV-излучению и перепадам температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество проводников: 4
• Тип исполнения: термоусадочный
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Защита от внешних воздействий: IP67 (пылевлагозащищённая, выдерживает временное погружение)
• Состав полимеров: безгалогенные материалы (HF = Halogen Free)

Совместимость и монтаж

Муфта 4ПКТп(б)-1-150/240-Б с болтовыми наконечниками КВТ совместима с кабелями, имеющими броню из стали или алюминия, а также с бесбронированными аналогами. Конструкция предусматривает два варианта фиксации жил: через предустановленные болтовые наконечники (поставляемые в комплекте) или возможность замены на наконечники под опрессовку. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Для кабелей с бронёй предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления для контакта с бронелентами. Однако для гарантированного заземления на кабелях со стальной или алюминиевой бронёй потребуется доп. комплект - КМПБ. Перед сборкой важно проверить соответствие диаметра кабеля заявленному диапазону 150–240 мм2.

Безопасность и стандарты

Муфта 4ПКТп(б)-1-150/240-Б с болтовыми наконечниками КВТ изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные элементы не содержат галогенов - при возгорании не выделяются токсичные пары. Температурный режим работы (-50…+50 C) гарантирует сохранение механической прочности и эластичности даже в условиях сурового климата. Защита IP67 обеспечивает безопасную эксплуатацию во влажной среде и в местах возможного попадания воды.

Преимущества

• Готовый комплект с болтовыми наконечниками исключает необходимость самостоятельного подбора и монтажа контактных деталей
• Термоплавкий клей внутри перчаток и манжет создаёт полностью герметичную seal-систему без дополнительных работ
• Универсальность: один комплект работает как с бронированными, так и с небронированными кабелями
• Устойчивость к УФ-излучению и атмосферным осадкам - идеально для открытых участков
• Высокая ремонтопригодность: при необходимости можно демонтировать и переустанавливать (при соблюдении технологии)
• Не содержит галогенов - экологически безопаснее при аварийном нагреве

Ограничения применения

• Не кабели с металлической оболочкой (например, свинцовой) - требуют специализированной муфты
• Запрещено использование при температурах ниже –50 C или выше +50 C - материал становится хрупким или деформируется
• Для кабелей с бронёй обязательна установка дополнительного комплекта заземления КМПБ; базовый комплект без него не даёт достаточного контакта
• Не рекомендовано применение в помещениях с повышенными уровнями масла, растворителей или агрессивных химических веществ - возможно повреждение полимеров
• Требует точного соблюдения технологии термоусадки: недостаточно прогрева - плохая адгезия, перегрев - риск прожига материала

Примеры использования

• Подключение кабеля (А)ВБбШв 4×185 мм2 от трансформатора к распределительному щиту на улице
• Оконцевание кабеля NYM 4×150 мм2 перед входом в цеховое оборудование
• Завершение кабельной линии РПГ 4×240 мм2 в кабельной камере подстанции
• Монтаж ввода в здание с кабелем (А)ПвБбШв с бронёй - с последующей установкой комплекта КМПБ для заземления

Практические советы

• Перед монтажом обязательно удалите все острые кромки брони - они могут повредить термоусадочные элементы
• Проверьте соответствие диаметра кабеля: если он меньше 150 мм2 - муфта будет плохо плотно прилегать; больше 240 мм2 - невозможно заключить в корпус
• Для эффективного равномерного прогрева используйте только горелку ПГ (КВТ): другие устройства могут вызвать неравномерную усадку
• При работе с бронёй всегда убедитесь, что роликовая пружина правильно зафиксирована на всех слоях брони - иначе заземление будет неэффективным
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя она устойчива к УФ, продление срока службы достигается бережным обращением
• Сохраняйте инструкцию и сертификаты - при контроле качества они являются частью документации на объект
