Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-3х(150-240) с болт. наконечн. Нева-Транс Комплект 22020168 Нева Транс

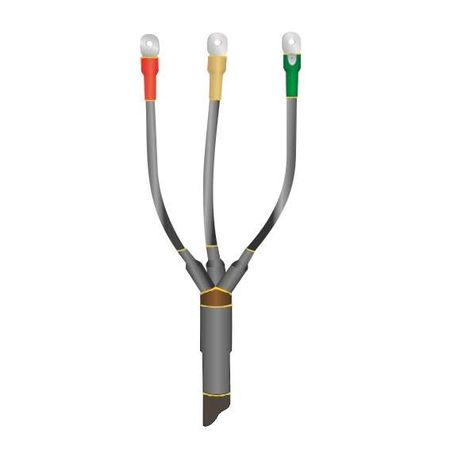

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-3х(150-240) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с изоляцией из пластмассы и сечением 150–240 мм2. Применяется как в помещениях, так и на открытом воздухе, обеспечивая надёжное соединение между кабелем и электрооборудованием через болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-3х(150-240) с болтовым наконечником используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией без брони. Она создаёт герметичный переход от кабеля к токоведущим частям оборудования - например, к шинам, автоматическим выключателям или распределительным устройствам. Подходит для монтажа в условиях повышенной влажности, на улице, в подземных камерах, на опорах ЛЭП, в цехах и на объектах ЖКХ, энергетики и промышленности.

Технические характеристики

• Номинальное напряжение: до 1 кВ включительно
• Сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая, без брони
• Тип оконцевания: болтовой наконечник внутренней и внешней установки
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный термоусаживающийся полимер
• Устойчивость к УФ-излучению: да
• Сертифицирована по: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпН-3х(150-240) совместима только с кабелями без металлической брони и с изоляцией из полиэтилена или ПВХ. Для монтажа требуется предварительная разделка кабеля: удаление внешней оболочки, экрана и изоляции жил с точным соблюдением длин, указанных в инструкции. После подготовки кабеля все элементы муфты (термоусаживающие трубки, наконечники, герметик) надеваются в заданном порядке и равномерно прогреваются газовой горелкой или высокотемпературным феном до полного усыхания материала. Болтовые наконечники затягиваются после остывания муфты с моментом, соответствующим сечению кабеля.

Безопасность и стандарты

Муфта кабельная концевая 1ПКВ(Н)ТпН-3х(150-240) прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна, не содержит свинца и других запрещённых веществ. Выдерживает механические нагрузки, перепады температур и воздействие атмосферных осадков.

Преимущества

• Высокая степень герметизации - защищает от влаги, пыли и химических агрессивных сред
• Универсальность: одна муфта подходит сразу для трёх сечений кабеля (150, 185, 240 мм2)
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Не требует специальных инструментов кроме горелки/фена и ключей для затяжки наконечников
• Долговечность: срок службы более 30 лет при правильной установке
• Запатентованная система наконечников - исключает контакт с влагой даже при повреждении внешней оболочки

Ограничения применения

• Не применяется для кабелей с броней (стальной, алюминиевой) - требуются другие типы муфт
• Не рекомендуется использовать на кабелях с бумажной маслопропитанной изоляцией
• Температура окружающей среды при монтаже должна быть выше –15 C; при более низких температурах необходимо предварительное согревание муфты
• Не допускается использование без термоусаживающего оборудования - нельзя просто закрутить или залить эпоксидкой
• Не предназначен для постоянного погружения в воду - IP67 не означает длительную работу под водой

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×185 перед подключением к вводному автомату в распределительном щите
• Подключение кабеля СИП-4 3×150 к трансформаторной подстанции на столбе
• Завершение кабеля NYM 3×240 в кабельной камере подвального этажа
• Монтаж на выходе из кабельного канала в промышленном цехе с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - муфта рассчитана именно на 150–240 мм2, меньшие или большие значения недопустимы
• Обязательно используйте термофен с регулировкой температуры - слишком высокая температура может прожечь материал
• При работе на улице в холодную погоду храните муфту в тепле минимум 2 часа перед установкой
• После термоусаживания проверьте плотность прилегания - поверхность должна быть гладкой, без пузырей и вздутий
• Болтовые наконечники затягивайте только после полного остывания муфты - при нагреве металл расширяется, и затяжка будет некорректной
• Сохраняйте инструкцию по сборке - она отличается для каждого типа муфты, даже если они кажутся одинаковыми внешне
