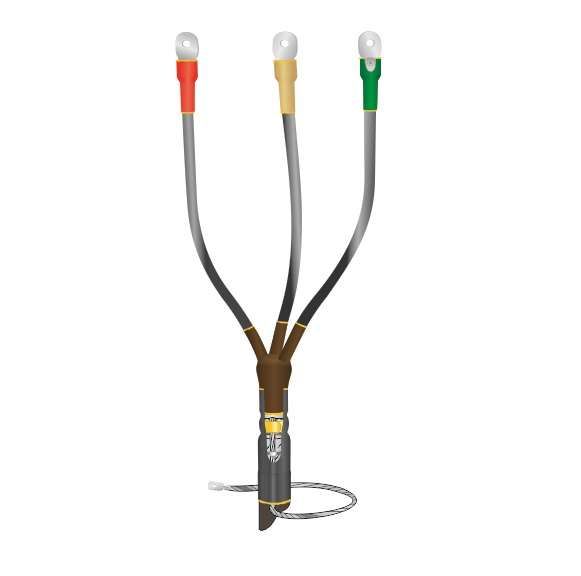

Муфта кабельная концевая внутренней установки 1кВ КВТпН 3х(150-240мм) с болтовыми наконечниками Нева-Транс 22020028 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ КВТпН 3х(150–240 мм) с болтовым наконечником от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания трёхжильных силовых кабелей сечением 150, 185 и 240 мм2, предназначенное для внутреннего монтажа в помещениях. Артикул 22020028 обеспечивает соединение кабеля с оборудованием через болтовые наконечники, исключая риск утечки тока и повреждения изоляции.

Назначение и область применения

Муфта КВТпН 3х(150–240 мм) используется для завершения трёхжильных силовых кабелей с бумажной или полиэтиленовой изоляцией, с броней или без неё, на рабочее напряжение до 1 кВ. Применяется там, где требуется надёжный выход кабеля в распределительное устройство, щит, трансформатор или другое оборудование. Подходит для монтажа в любых закрытых помещениях - цехах, подстанциях, кабельных коллекторах, этажных шкафах - вне зависимости от уровня влажности.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая (ПВХ, XLPE и аналоги)
• Тип брони: совместима с кабелями с броней и без неё
• Тип оконцевания: болтовой наконечник (предварительно установлен)
• Метод монтажа: термоусаживание
• Защита корпуса: IP67 после сборки
• Материал: модифицированный термоусаживающийся полимер
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружинный контакт + терка)

Совместимость и монтаж

Муфта КВТпН 3х(150–240 мм) устанавливается на подготовленную разделку кабеля. Для работы требуются:

• Горелка или высокотемпературный фен (температура нагрева - около 120–150 C);
• Инструменты для зачистки кабеля и обрезки брони;
• Паяльник (при необходимости пайки к броне);
• Ключи для затяжки болтовых наконечников.

Не допускается использование муфты на кабелях сечением меньше 150 мм2 или больше 240 мм2. Также запрещён монтаж на кабели с алюминиевой жилой - продукт рассчитан только на медные жилы. После термоусадки все элементы плотно облегают кабель, образуя единый герметичный контур.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждена сертификацией Госстандарта России
• Экологически безопасна: материалы не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Универсальная: одна муфта покрывает три стандарта сечений - 150, 185 и 240 мм2
• Автоматическая герметизация: термоусадка создаёт прочный, влагостойкий и пылезащищённый кожух (IP67)
• Встроенные болтовые наконечники - не нужна дополнительная опрессовка
• Надёжное заземление: два способа крепления - пружинный контакт для оболочки и пайка для брони
• Стабильно работает в условиях повышенной влажности

Ограничения применения

• Не применяется на кабелях с алюминиевыми жилами
• Не рекомендовано использовать на кабелях сечением менее 150 мм2 или более 240 мм2
• Только для внутренней установки - не предназначена для открытого монтажа на улице или в сыром грунте
• Требуется точное соблюдение температурного режима при термоусадке; перегрев может повредить материал
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×185 перед подключением к автоматическому выключателю в распределительном щите
• Завершение бронированного кабеля АСБ 3×240 на входе в трансформаторную подстанцию
• Подключение кабеля КВВГ 3×150 к шинному блоку в кабельном канале цеха
• Монтаж в кабельных камерах и технологических нишах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр жил
• Обязательно удалите всю броню и экран, которые выходят за пределы зоны термоусадки - они могут помешать равномерному сжатию
• При использовании горелки двигайте пламя равномерно, начиная с центральной части муфты, чтобы избежать перегрева
• После монтажа осмотрите поверхность: она должна быть гладкой, без пузырей, вздутий и трещин
• Проверьте момент затяжки болтового наконечника - он должен соответствовать значению, указанному в документации оборудования, куда подключается кабель
• Храните муфту в сухом месте, при температуре от –20 C до +40 C - не допускайте воздействия прямого солнца
