Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-3х(150-240) без наконечн. Нева-Транс Комплект 22040092 Нева Транс

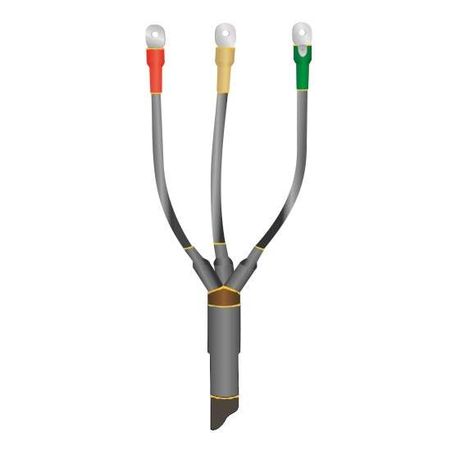

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории - особенно там, где важны пожаробезопасность и долговечность.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-3х(150-240) используется для завершения кабельных линий напряжением до 1 кВ. Подходит для кабелей с тремя жилами и сечением 150, 185 или 240 мм2. Обеспечивает герметизацию и механическую защиту места оконцовки, предотвращает попадание влаги, пыли и других внешних факторов. Применяется в системах распределения электроэнергии: на подстанциях, в щитовых, на опорах ЛЭП, в кабельных колодцах, промышленных цехах и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 150–240 мм2 (поддерживается три значения: 150, 185, 240)
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS - материал не распространяет горение, с низким уровнем дымо- и газовыделения
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от брони: не предусмотрена - применяется только с кабелями без металлической оболочки

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-3х(150-240) совместима исключительно с кабелями типа ВВГ, АВВГ, NYM, YDY и аналогичными - то есть с одножильными или многожильными проводниками, имеющими пластиковую изоляцию и **без** брони, экрана или металлической оболочки. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки должна соответствовать указаниям в инструкции)
• Инструмент для термоусадки: газовая горелка или профессиональный тепловой фен с регулируемой температурой (не менее 200 C)
• Отсутствие наконечников - соединение выполняется непосредственно на голых жилах; при необходимости использовать наконечники - они должны быть установлены заранее, до начала работы с муфтой

Не допускается использование с кабелями с медной или алюминиевой броней, а также с кабелями с бумажной пропитанной изоляцией.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено по классу пожарной безопасности нг-LS: материалы не поддерживают горение, минимизируют образование дыма и токсичных газов при нагреве
• Прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Стойкость к перепадам температур - работает даже при –50 C, что делает её подходящей для холодных регионов
• Устойчивость к УФ-излучению - не растрескивается и не теряет эластичность под прямыми солнечными лучами
• Высокая степень защиты IP67 - обеспечивает герметичность при контакте с водой и пылью
• Легкий вес и компактность - удобна для монтажа в ограниченном пространстве
• Экологическая безопасность - не содержит хлора, свинца и других опасных веществ

Ограничения применения

• Не для кабелей с броней, металлической оболочкой или экранированием
• Не рекомендуется применять в местах постоянного механического давления (например, под проездом автотранспорта без дополнительной защиты)
• Запрещён монтаж на поврежденных или старых кабелях с трещинами, деформацией изоляции или следами перегрева
• Не предназначен для использования в условиях повышенной взрывоопасности (зоны Ex)
• Требуется точное соблюдение технологии термоусадки - недостаточно прогрева или перегрева снижают надёжность соединения

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×185 перед подключением к шинному блоку в распределительном пункте здания
• Подключение кабеля NYM 3×240 к автоматическому выключателю на столбе наружного освещения
• Завершение линии питания насосной станции в подвале с высокой влажностью
• Обустройство временной линии на строительной площадке с выходом на открытое пространство

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2. Отклонения более чем +-10% нарушают плотность посадки.
• Частая причина отказа - некорректная подготовка кабеля. Защищайте место разделки от грязи, воды и пыли!
• При работе в сыром месте - протрите поверхность кабеля сухой тканью перед надеванием муфты.
• При термоусадке равномерно двигайте пламя горелки от центра к краям - начинайте с самого широкого участка, чтобы избежать образования воздушных пузырей.
• Проверьте после остывания: все элементы должны быть плотно прилегают, без видимых складок, трещин или потёртостей.
• Хранить муфту следует в сухом, прохладном месте, в оригинальной упаковке - срок годности не ограничен при правильных условиях.
