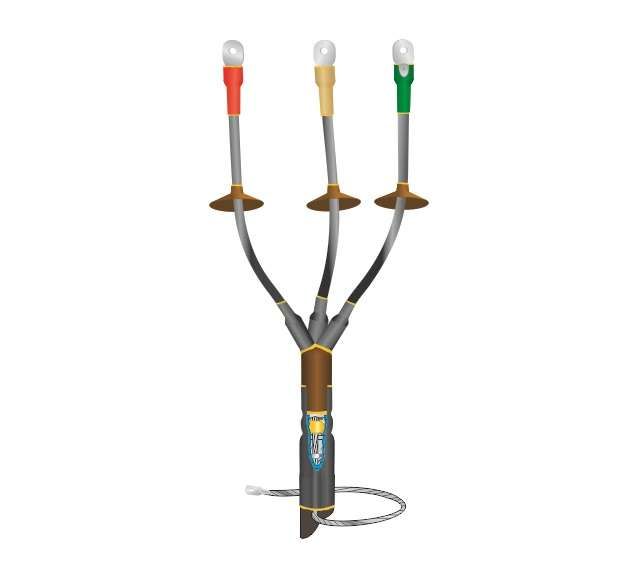

Муфта кабельная концевая наружн. установки 1кВ КНТп 3х(150-240мм) без наконечн. Нева-Транс Комплект 22020066 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТп 3х(150-240 мм) без наконечника от Нева-Транс Комплект (арт. 22020066) предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые опоры, обеспечивая надёжную изоляцию и защиту от внешних факторов.

Назначение и область применения

Муфта КНТп 3х(150-240 мм) без наконечника используется для завершения кабельных линий, где требуется вывод проводников наружу - например, на столбах ЛЭП, распределительных пунктах, трансформаторных будках или в местах перехода кабеля от к воздушному участку. Применяется с кабелями с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Конструкция рассчитана на работу вне помещений, в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пластмассовая (ПВХ, XLPE и аналоги)
• Наличие брони: допускается с бронёй и без неё
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта КНТп 3х(150-240 мм) без наконечника совместима с кабелями, имеющими одинаковое сечение жил - 150, 185 или 240 мм2. Для монтажа необходимо выполнить классическую разделку кабеля: удалить внешнюю оболочку, броню (при наличии), изоляцию жил, зачистить экран и центральный проводник. Все элементы муфты (термоусаживаемые трубки, жильные изоляторы, гофра) собираются на подготовленном конце кабеля и равномерно нагреваются горелкой или феном до плотного облегания. Жильные изоляторы формируют сухие зоны, предотвращая поверхностные пробои. Крепление заземления выполняется через пружину с теркой - для кабелей с бумажной изоляцией; для бронированных - пайкой к бронелентам. Наконечники в комплект не входят - их следует подбирать отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Не содержит токсичных веществ, экологически безопасна

Преимущества

• Универсальная - работает с различными типами кабелей (с/без брони, с бумажной/полиэтиленовой изоляцией)
• Высокая механическая прочность после усадки
• Защита от влаги, пыли и химических агрессивных сред благодаря IP67
• Устойчивость к длительному UV-воздействию - не растрескивается на солнце
• Легко монтируется на месте без сложного оборудования
• Длинные пути утечки обеспечивают стабильную изоляцию даже при запылении

Ограничения применения

• Не внутренней установки в закрытых помещениях - специально спроектирована для наружного монтажа
• Требуется точное соблюдение температурного режима при монтаже: нельзя использовать при t < –50 C
• Запрещено использование с кабелями сечением менее 150 мм2 или более 240 мм2
• Не заменяет соединительные муфты - применяется исключительно для оконцевания
• Требует наличия теплогенерирующих устройств (горелка, фен); невозможен холодный монтаж

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×185 на мачтовой опоре ЛЭП
• Завершение кабеля АВВГ 3×240 перед подключением к автоматическому выключателю на открытом щите
• Переход от underground-кабеля к воздушной линии на трансформаторной подстанции
• Обустройство ответвлений в городских сетях 0,4–1 кВ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе в сырую погоду - протрите кабель насухо, особенно место разделки, прежде чем одевать муфту
• Нагревайте муфту медленно, начиная с центра, двигаясь к краям - так избежите образования пузырей
• Не экономьте на термостойком оборудовании: недостаточно мощный фен приведёт к неплотной усадке и рискам пробоя
• После сборки проверьте целостность изоляции и наличие контакта заземления - это обязательный этап перед вводом в эксплуатацию
• Храните муфту в сухом месте, избегая прямого солнца - хотя она устойчива к УФ, длительное воздействие снижает эластичность материалов
